01.

Yeni Teknoloji İlerlemeleri

Özelleştirilmiş çoklu servo ekseni, enjeksiyon ünitesini senkronize olarak çalıştırır.

02.

Açık Entegrasyon

Esnek ve bağlantılı yapısıyla, yüksek performanslı hareket kontrol teknolojisine sahiptir.

03.

Modüler Konsept

Hibrit çözümler ve temel teknolojilerin esnek kombinasyonu ile sonsuz olanaklar sunuyor.

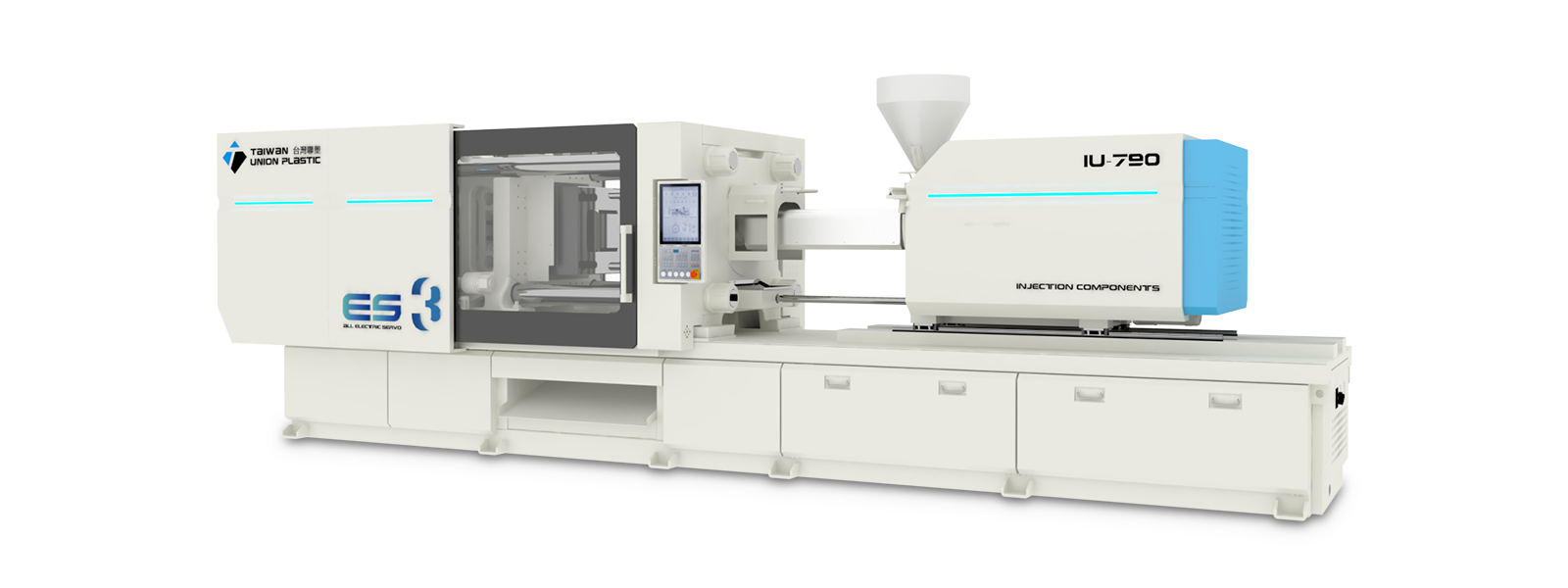

ES Serisi Full Elektrikli
ES Serisi Full Elektrikli

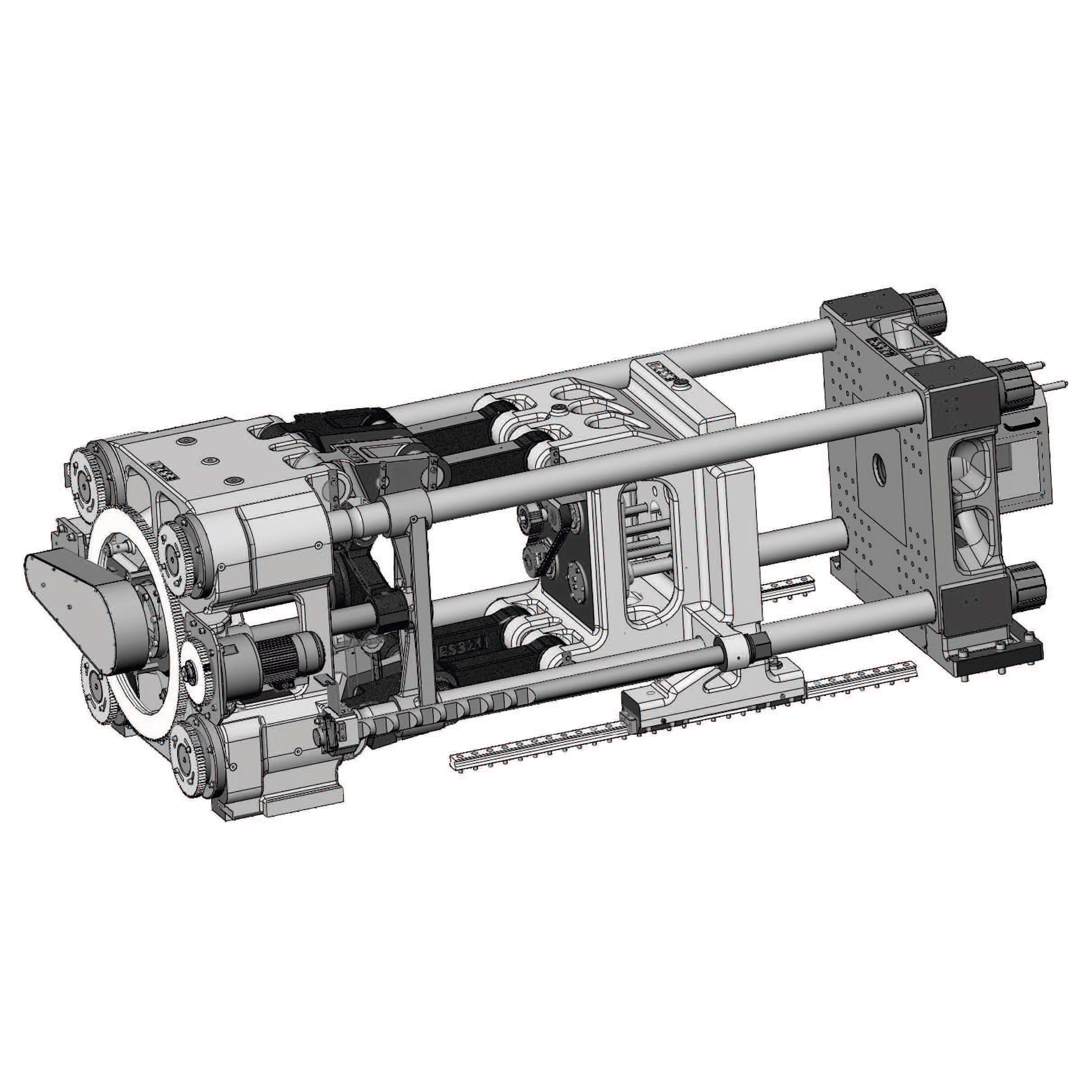

Kilitleme Ünitesi

  • Bağımsız çapraz kafa destek yapısı, çapraz kafa kılavuz çubuğu yer değiştirmesinin doğruluğunu artırır.
  • Yüksek cıvata bağlantısı yırtılarak açılma çıkışı kullanışlı, hızlı ve verimlidir, açık veya elektrik kesintisi durumunda frenli piston motoru geri dönmez.
  • Lineer kızak rayı ve çift şablon, sürtünmeyi %80 oranında azaltmak için, düşük enerji tüketimine sahip kayan bloğu destekler.
  • Özel kilitleme yapısı T‑Dişli kilitleme, sıkma mekanizmasının sağlamlığını artırır. Yüksek sertlikteki konumlandırma halkası, sabit plakayla temas yüzeyini artırır.
  • Kalıp kalınlığı ayar alanı geniş kalıp uygulamasına daha esnektir. Kontrol paneli sayesinde hızlı otomatik ayar modunu gerçekleştirebilir.
Kilitleme Ünitesi

Enjeksiyon Ünitesi

  • Yüksek kaliteli ithal malzemeler, yüksek plastikleştirme kapasitesi, çift alaşımlı vidayı benimseyen çok çeşitli özel vidalar mevcuttur.
  • Enjeksiyon hassasiyeti 0,01 mm'lik yüksek konumlandırma doğruluğuna ulaşabilir ve tekrarlanan hassasiyet, yüksek kaliteli ürünlerin stabilitesini garanti eder.
  • Doğru ve istikrarlı kontrol enjeksiyonu ve tutma basıncını sağlamak için doğrudan Japonya'dan enjeksiyon kuvveti ölçümünden ithal edilen basınç sensörü.
  • Alman menşeilli Continental Triger kayışları kullanılıyor.
  • Sürtünmeyi ve enerji tüketimini azaltmak için lineer kızak rayı.
Enjeksiyon Ünitesi

Elektronik Kontrol Ünitesi

  • Akıllı ve kullanışlı makine arayüzü
  • 15' Renkli KEBA Dokunmatik Ekran
  • Yüksek Performanslı INTEL İşlemci
  • Veri yedekleme için Dört Yönlü USB arayüzü

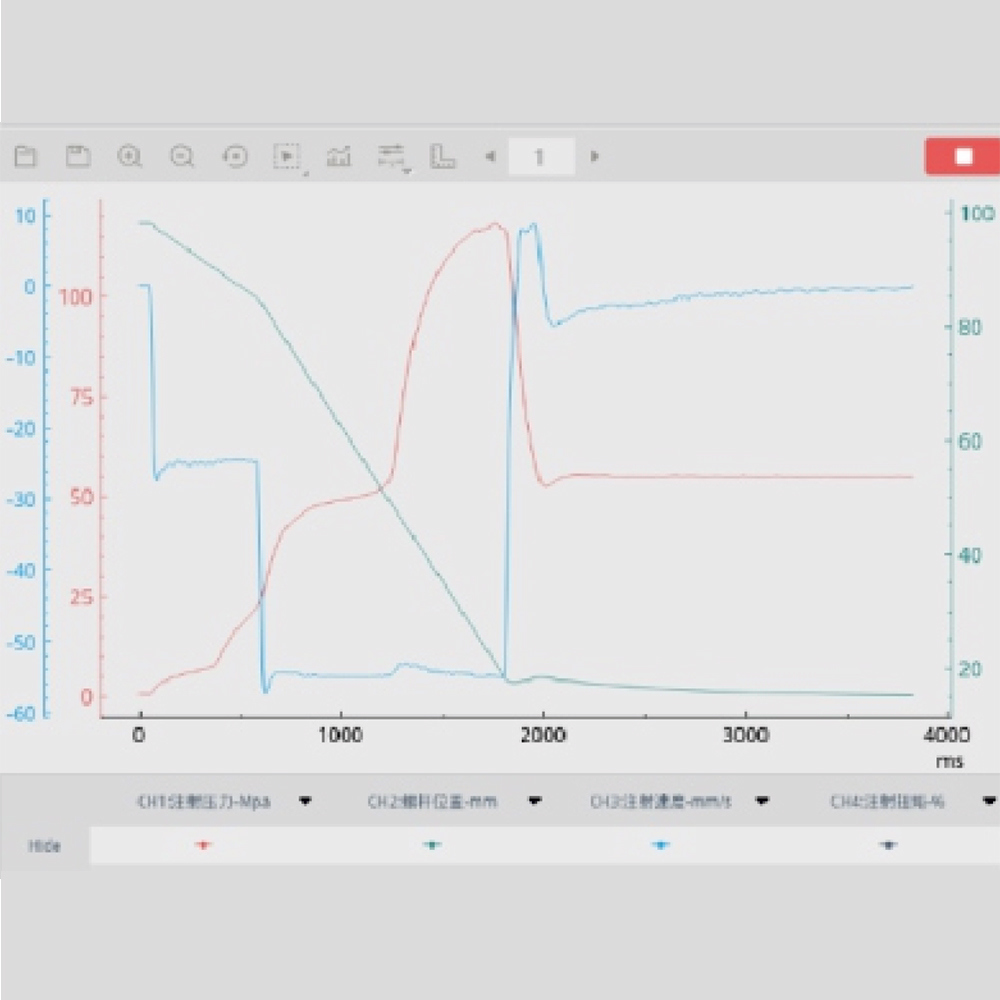

  • Gerçek Zamanlı Görüntülenebilir Proses Veri Değişim Eğrisi
  • Esnek G/Ç Genişletme Modülü
  • Gerçek Zamanlı Uzaktan Çalıştırma ve Kontrol
Elektronik Kontrol Ünitesi

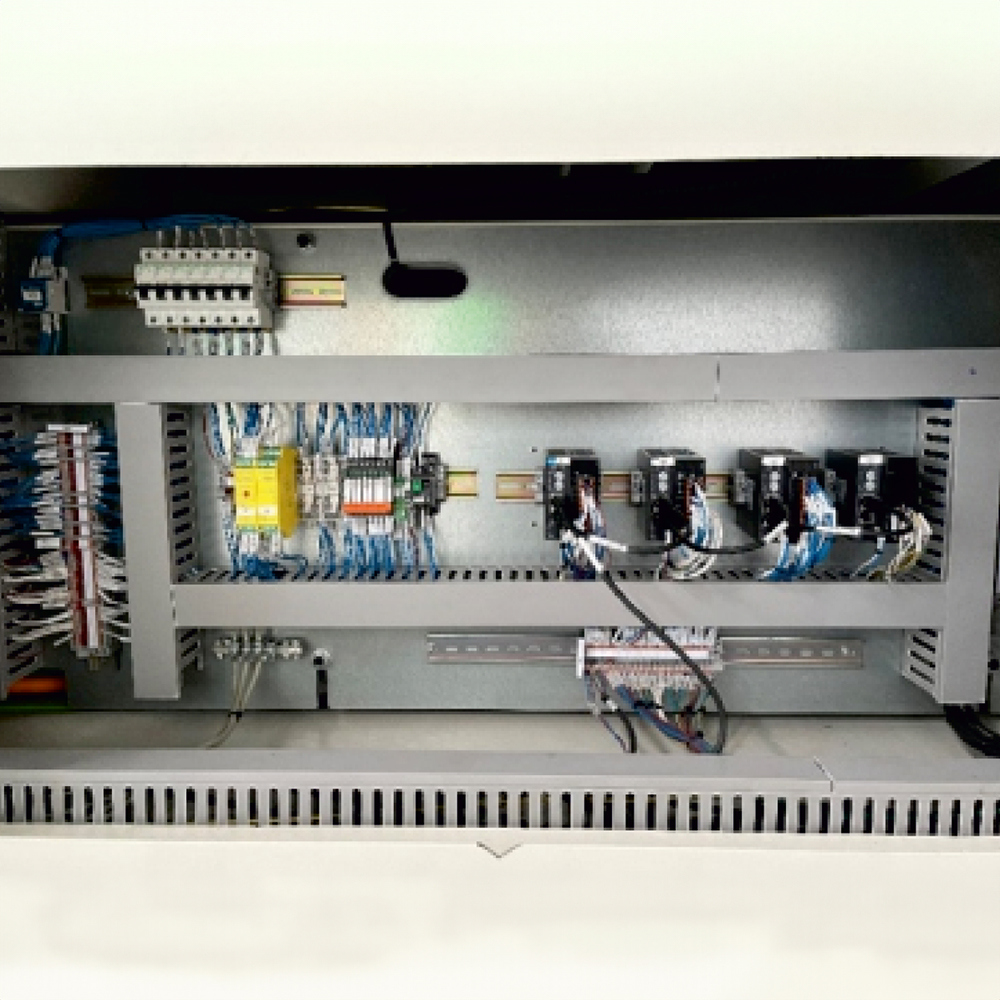

Elektrik Ünitesi

  • Standartlaştırılmış Çizgi Düzeni
  • Rahat ve Hızlı Kablolama Kontrol Hattı
  • Çizgi Özlü, Düzen Arayüzü Standardizasyonu
  • Yüksek Kaliteli Bileşenlerle Donatılmış
Elektrik Ünitesi

Kontrol Sistemi

  • Enjeksiyon basıncı kapalı döngü sistemi tarafından kontrol edilmektedir.
  • Daha doğru enjeksiyon ve tutma basıncı güvenilir bir ürün kalitesi sağlar.
Kontrol Sistemi

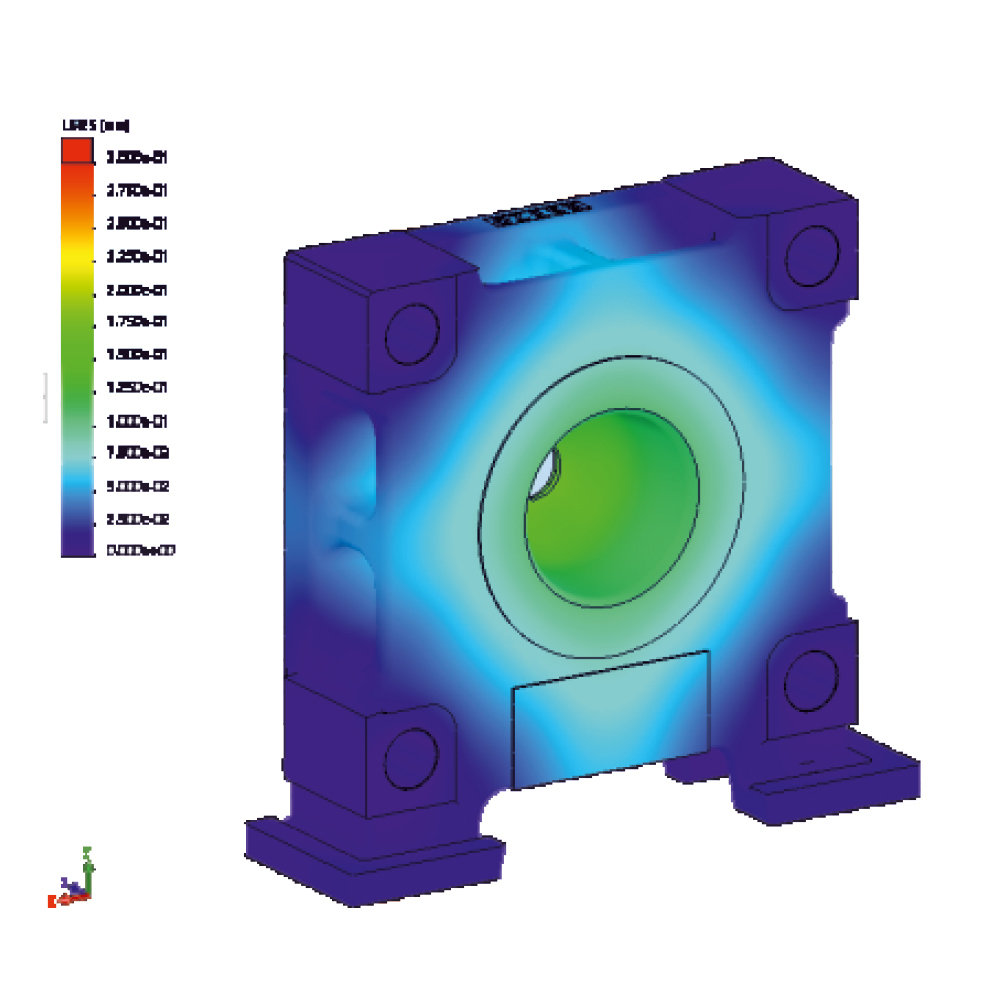

Ölçülebilir Element Analizi

  • ANSYS Pnite eleman analizi yoluyla tüm önemli parçalar, servis ömrünü sağlamak için parçaların mukavemetini stabilize eder.
  • ve deformasyon optimizasyonu sağlar.
  • Yüksek rijit, kuvvet, küçük deformasyon, kalıbı tamamen korumaya odaklıdır.
  • Kuvvetli basınç sensörü, uzun servis ömrü sağlamaktadır.
  • Yüksek mukavemetli torna yatağı, çalışma dengesini ve kaldırmayı sağlar.
  • Düzgün çubuk somun diş gerilimi, gerilim küçük ve güvenlidir
  • Tek parça abutment deformasyonu, küçük, vidanın şaftla hizalanmasını sağlar.
Ölçülebilir Element Analizi
MODEL       ES120
KİLİTLEME KUVVETİ CLAMPING FORCE   ton 120
      kN 1176
Plaka Ölçüsü Platen Size   mm 670x620
Kolonlar Arası Mesafe Spacing Between Tie Bars   mm 470x420
Kalıp Açma Mesafesi Clamp Stroke   mm 360
Min. Kalıp Yüksekliği Minimum Mold Height   mm 180
Max. Kalıp Yüksekliği Maximum Mold Height   mm 450
Max Aralık Mesafesi Maximum Daylight   mm 810
İtici Mesafesi Ejector Strike   mm 110
İtici Kuvveti Ejector Stroke   kN 40
  MODEL     IU180     IU260     IU410
Vida Çapı Screw Diameter   mm 26 30 34 30 34 38 35 40 40 45
Vuruş Mesafesi Shot Stroke   mm 120     140     160
Vida L/D Oranı Screw L/D Ratio   L/D 23.0 22.7 20 23.0 22.4 20 23.0 22.5 25.5 20
Enjeksiyon Basıncı Injection Press   bar 2827 2123 1653 2718 2116 1694 2702 2069 2069 1635
Geri Basınç Hold Press   bar 2262 1699 1323 2174 1693 1355 2162 1655 1655 1308
Enjeksiyon Kuvveti Injection Force   kN 150.1     192.1     260
Enjeksiyon Kapasitesi Theoretical Shot Volume   cm3 64 85 109 99 127 159 154 201 201 254
Enjeksiyon Ağırlığı Shot Weight (PS)   g 58 77 99 90 116 144 140 183 183 232
Enjeksiyon Hızı 1 Injection Speed 1   mm/s 200     200     200
Enjeksiyon Oranı 1 Injection Rate 1   cm3/s 106 141 182 141 182 227 192 251 251 318
Enjeksiyon Hızı 2 Injection Speed 2   mm/s 350     350     350
Enjeksiyon Oranı 2 Injection Rate 2   cm3/s 186 247 318 247 318 397 337 440 440 557
Vida Hızı Screw Speed   r/min 400     400     400
Isı Kontrol Aralığı Temperature Control Range   unit 5     5     5
  GENERAL UNIT
Makine Ölçüleri     m 5.63x1.70x2.01     5.63x1.70x2.01     5.63x1.70x2.01
Makine Ağırlığı     ton 6.6     6.6     6.6
MODEL       ES160
KİLİTLEME KUVVETİ CLAMPING FORCE   ton 160
      kN 1568
Plaka Ölçüsü Platen Size   mm 770x720
Kolonlar Arası Mesafe Spacing Between Tie Bars   mm 520x470
Kalıp Açma Mesafesi Clamp Stroke   mm 430
Min. Kalıp Yüksekliği Minimum Mold Height   mm 200
Max. Kalıp Yüksekliği Maximum Mold Height   mm 500
Max Aralık Mesafesi Maximum Daylight   mm 930
İtici Mesafesi Ejector Strike   mm 130
İtici Kuvveti Ejector Stroke   kN 40
  MODEL     IU260     IU410       IU580
Vida Çapı Screw Diameter   mm 30 34 38 35 40 40 45 40 45 45 50
Vuruş Mesafesi Shot Stroke   mm 140     160       180
Vida L/D Oranı Screw L/D Ratio   L/D 23.0 22.4 20 23.0 22.5 25.5 20 23.0 22.2 25.5 20
Enjeksiyon Basıncı Injection Press   bar 2718 2116 1694 2702 2069 2069 1635 2546 2012 2012 1630
Geri Basınç Hold Press   bar 2174 1693 1355 2162 1655 1655 1308 2037 1610 1610 1304
Enjeksiyon Kuvveti Injection Force   kN 192.1     260       320
Enjeksiyon Kapasitesi Theoretical Shot Volume   cm3 99 127 159 154 201 201 154 226 286 286 353
Enjeksiyon Ağırlığı Shot Weight (PS)   g 90 116 144 140 183 183 232 206 261 261 322
Enjeksiyon Hızı 1 Injection Speed 1   mm/s 200     200       200
Enjeksiyon Oranı 1 Injection Rate 1   cm3/s 141 182 227 192 251 251 318 251 318 318 393
Enjeksiyon Hızı 2 Injection Speed 2   mm/s 350     350       350
Enjeksiyon Oranı 2 Injection Rate 2   cm3/s 247 318 397 337 440 440 557 440 557 557 687
Vida Hızı Screw Speed   r/min 400     400       400
Isı Kontrol Aralığı Temperature Control Range   unit 5     5       5
  GENERAL UNIT
Makine Ölçüleri     m 5.65x1.81x2.06     5.65x1.81x2.06       5.65x1.81x2.06
Makine Ağırlığı     ton 7.5     7.5       7.5
MODEL       ES200
KİLİTLEME KUVVETİ CLAMPING FORCE   ton 200
      kN 1960
Plaka Ölçüsü Platen Size   mm 800x760
Kolonlar Arası Mesafe Spacing Between Tie Bars   mm 570x520
Kalıp Açma Mesafesi Clamp Stroke   mm 480
Min. Kalıp Yüksekliği Minimum Mold Height   mm 250
Max. Kalıp Yüksekliği Maximum Mold Height   mm 550
Max Aralık Mesafesi Maximum Daylight   mm 1030
İtici Mesafesi Ejector Strike   mm 150
İtici Kuvveti Ejector Stroke   kN 45
  MODEL     IU410       IU580       IU790
Vida Çapı Screw Diameter   mm 35 40 40 45 40 45 45 50 45 50 50 55
Vuruş Mesafesi Shot Stroke   mm 160       180       200
Vida L/D Oranı Screw L/D Ratio   L/D 23.0 22.5 25.5 20 23.0 22.2 25.6 20 23.0 22.0 25.5 20
Enjeksiyon Basıncı Injection Press   bar 2702 2069 2069 1635 2546 2012 2012 1630 2490 2017 2017 1667
Geri Basınç Hold Press   bar 2162 1655 1655 1308 2037 1610 1610 1304 1992 1613 1613 1333
Enjeksiyon Kuvveti Injection Force   kN 260       320       396
Enjeksiyon Kapasitesi Theoretical Shot Volume   cm3 154 201 201 254 226 286 286 353 318 393 393 475
Enjeksiyon Ağırlığı Shot Weight (PS)   g 140 183 183 232 206 261 261 322 289 357 357 432
Enjeksiyon Hızı 1 Injection Speed 1   mm/s 200       200       200
Enjeksiyon Oranı 1 Injection Rate 1   cm3/s 192 251 251 318 251 318 318 393 318 393 393 475
Enjeksiyon Hızı 2 Injection Speed 2   mm/s 350       350       350
Enjeksiyon Oranı 2 Injection Rate 2   cm3/s 337 440 440 557 440 557 557 687 557 687 687 832
Vida Hızı Screw Speed   r/min 400       400       350
Isı Kontrol Aralığı Temperature Control Range   unit 5       5       5   6 6
  GENERAL UNIT
Makine Ölçüleri     m 5.75x1.77x2.06       5.75x1.77x2.06       5.75x1.77x2.06
Makine Ağırlığı     ton 8.6       8.6       8.6
MODEL       ES250
KİLİTLEME KUVVETİ CLAMPING FORCE   ton 250
      kN 2450
Plaka Ölçüsü Platen Size   mm 910x880
Kolonlar Arası Mesafe Spacing Between Tie Bars   mm 620x570
Kalıp Açma Mesafesi Clamp Stroke   mm 540
Min. Kalıp Yüksekliği Minimum Mold Height   mm 250
Max. Kalıp Yüksekliği Maximum Mold Height   mm 600
Max Aralık Mesafesi Maximum Daylight   mm 1140
İtici Mesafesi Ejector Strike   mm 160
İtici Kuvveti Ejector Stroke   kN 59
  MODEL     IU580       IU790       IU1000
Vida Çapı Screw Diameter   mm 40 45 45 50 45 50 50 55 50 55 55 62
Vuruş Mesafesi Shot Stroke   mm 180       200       220
Vida L/D Oranı Screw L/D Ratio   L/D 23.0 22.2 25.6 20 23.0 22.0 25.5 20 23.0 22.5 25.5 20
Enjeksiyon Basıncı Injection Press   bar 2546 2012 2012 1630 2490 2017 2017 1667 2445 2020 2020 1590
Geri Basınç Hold Press   bar 2037 1610 1610 1304 1992 1613 1613 1333 1956 1616 1616 1272
Enjeksiyon Kuvveti Injection Force   kN 320       396       480
Enjeksiyon Kapasitesi Theoretical Shot Volume   cm3 226 286 286 353 318 393 393 475 432 523 523 664
Enjeksiyon Ağırlığı Shot Weight (PS)   g 206 261 261 322 289 357 357 432 393 476 476 604
Enjeksiyon Hızı 1 Injection Speed 1   mm/s 200       200       200
Enjeksiyon Oranı 1 Injection Rate 1   cm3/s 251 318 318 393 318 393 393 475 393 475 475 604
Enjeksiyon Hızı 2 Injection Speed 2   mm/s 350       350       350
Enjeksiyon Oranı 2 Injection Rate 2   cm3/s 440 557 557 687 557 687 687 832 687 832 832 1057
Vida Hızı Screw Speed   r/min 400       350       350
Isı Kontrol Aralığı Temperature Control Range   unit 5       5   6 5 5   6 5
  GENERAL UNIT
Makine Ölçüleri     m 6.49x1.89x2.22       6.49x1.89x2.22       6.49x1.89x2.22
Makine Ağırlığı     ton 13.7       13.7       13.7
MODEL       ES320
KİLİTLEME KUVVETİ CLAMPING FORCE   ton 320
      kN 3136
Plaka Ölçüsü Platen Size   mm 1020x970
Kolonlar Arası Mesafe Spacing Between Tie Bars   mm 730x680
Kalıp Açma Mesafesi Clamp Stroke   mm 600
Min. Kalıp Yüksekliği Minimum Mold Height   mm 300
Max. Kalıp Yüksekliği Maximum Mold Height   mm 700
Max Aralık Mesafesi Maximum Daylight   mm 1320
İtici Mesafesi Ejector Strike   mm 170
İtici Kuvveti Ejector Stroke   kN 68
  MODEL     IU790       IU1000       IU1400
Vida Çapı Screw Diameter   mm 45 50 50 55 50 55 55 62 55 62 62 70
Vuruş Mesafesi Shot Stroke   mm 200       220       240
Vida L/D Oranı Screw L/D Ratio   L/D 23.0 22.0 25.5 20 23.0 22.5 25.5 20 23.0 22.6 25.5 20
Enjeksiyon Basıncı Injection Press   bar 2490 2017 2017 1667 2445 2020 2020 1590 2483 1954 1954 1533
Geri Basınç Hold Press   bar 1992 1613 1613 1333 1956 1616 1616 1272 1987 1563 1563 1226
Enjeksiyon Kuvveti Injection Force   kN 396       480       590
Enjeksiyon Kapasitesi Theoretical Shot Volume   cm3 318 393 393 475 432 523 523 664 570 725 725 924
Enjeksiyon Ağırlığı Shot Weight (PS)   g 289 357 357 432 393 476 476 604 519 659 659 841
Enjeksiyon Hızı 1 Injection Speed 1   mm/s 200       200       200
Enjeksiyon Oranı 1 Injection Rate 1   cm3/s 318 393 393 475 393 475 475 604 475 604 604 770
Enjeksiyon Hızı 2 Injection Speed 2   mm/s 350       350       350
Enjeksiyon Oranı 2 Injection Rate 2   cm3/s 557 687 687 832 687 832 832 1057 832 1057 1057 1347
Vida Hızı Screw Speed   r/min 350       350       350
Isı Kontrol Aralığı Temperature Control Range   unit 5   6 5 5   6 5 6   7 6
  GENERAL UNIT
Makine Ölçüleri     m 6.94x1.77x2.25       6.94x1.77x2.25       6.94x1.77x2.25
Makine Ağırlığı     ton 14.8       14.8       14.8
MODEL       ES380
KİLİTLEME KUVVETİ CLAMPING FORCE   ton 380
      kN 3724
Plaka Ölçüsü Platen Size   mm 1110x1120
Kolonlar Arası Mesafe Spacing Between Tie Bars   mm 780x780
Kalıp Açma Mesafesi Clamp Stroke   mm 720
Min. Kalıp Yüksekliği Minimum Mold Height   mm 300
Max. Kalıp Yüksekliği Maximum Mold Height   mm 750
Max Aralık Mesafesi Maximum Daylight   mm 1470
İtici Mesafesi Ejector Strike   mm 180
İtici Kuvveti Ejector Stroke   kN 108
  MODEL     IU1000       IU1400       IU2100
Vida Çapı Screw Diameter   mm 50 55 55 62 55 62 62 70 62 70 70 80
Vuruş Mesafesi Shot Stroke   mm 220       240       280
Vida L/D Oranı Screw L/D Ratio   L/D 23.0 22.5 25.5 20 23.0 22.6 25.5 20 23.0 22.9 25.5 20
Enjeksiyon Basıncı Injection Press   bar 2445 2020 2020 1590 2483 1954 1954 1533 2517 1975 1975 1512
Geri Basınç Hold Press   bar 1956 1616 1616 1272 1987 1563 1563 1226 2014 1580 1580 1210
Enjeksiyon Kuvveti Injection Force   kN 480       590       760
Enjeksiyon Kapasitesi Theoretical Shot Volume   cm3 432 523 523 664 570 725 725 924 845 1078 1078 1407
Enjeksiyon Ağırlığı Shot Weight (PS)   g 393 476 476 604 519 659 659 841 769 981 981 1281
Enjeksiyon Hızı 1 Injection Speed 1   mm/s 200       200       200
Enjeksiyon Oranı 1 Injection Rate 1   cm3/s 393 475 475 604 475 604 604 770 604 770 770 1005
Enjeksiyon Hızı 2 Injection Speed 2   mm/s 350       350       350
Enjeksiyon Oranı 2 Injection Rate 2   cm3/s 687 832 832 1057 832 1057 1057 1347 1057 1347 1347 1759
Vida Hızı Screw Speed   r/min 350       350       350
Isı Kontrol Aralığı Temperature Control Range   unit 5   6 5 6   7 6 6   7 6
  GENERAL UNIT
Makine Ölçüleri     m 7.37x2.04x2.04       7.37x2.04x2.04       7.37x2.04x2.04
Makine Ağırlığı     ton 20.2       20.2       20.2
MODEL       ES450
KİLİTLEME KUVVETİ CLAMPING FORCE   ton 450
      kN 4410
Plaka Ölçüsü Platen Size   mm 1200x1160
Kolonlar Arası Mesafe Spacing Between Tie Bars   mm 860x810
Kalıp Açma Mesafesi Clamp Stroke   mm 820
Min. Kalıp Yüksekliği Minimum Mold Height   mm 350
Max. Kalıp Yüksekliği Maximum Mold Height   mm 850
Max Aralık Mesafesi Maximum Daylight   mm 1670
İtici Mesafesi Ejector Strike   mm 220
İtici Kuvveti Ejector Stroke   kN 108
  MODEL     IU1400       IU2100       IU2600
Vida Çapı Screw Diameter   mm 55 62 62 70 62 70 70 80 70 80 80 90
Vuruş Mesafesi Shot Stroke   mm 240       280       280
Vida L/D Oranı Screw L/D Ratio   L/D 23.0 22.6 25.5 20 23.0 22.9 25.5 20 23.0 22.5 25.5 20
Enjeksiyon Basıncı Injection Press   bar 2483 1954 1954 1533 2517 1975 1975 1512 2443 1870 1870 1478
Geri Basınç Hold Press   bar 1987 1563 1563 1226 2014 1580 1580 1210 1954 1496 1496 1182
Enjeksiyon Kuvveti Injection Force   kN 590       760       940
Enjeksiyon Kapasitesi Theoretical Shot Volume   cm3 570 725 725 924 845 1078 1078 1407 1078 1407 1407 1781
Enjeksiyon Ağırlığı Shot Weight (PS)   g 519 659 659 841 769 981 981 1281 981 1281 1281 1621
Enjeksiyon Hızı 1 Injection Speed 1   mm/s 200       200       160
Enjeksiyon Oranı 1 Injection Rate 1   cm3/s 475 604 604 770 604 770 770 1005 616 804 804 1018
Enjeksiyon Hızı 2 Injection Speed 2   mm/s 350       350       270
Enjeksiyon Oranı 2 Injection Rate 2   cm3/s 832 1057 1057 1347 1057 1347 1347 1759 1057 1347 1347 1759
Vida Hızı Screw Speed   r/min 350       350       350
Isı Kontrol Aralığı Temperature Control Range   unit 6   7 6 6   7 6 6   7 6
  GENERAL UNIT
Makine Ölçüleri     m 7.37x2.14x2.09       7.37x2.14x2.09       7.37x2.14x2.09
Makine Ağırlığı     ton 30.5       30.5       30.5
