01.

Yüksek Hızlı ve Hassas Döner Tabla

Yüksek hassasiyetli döner tabla, yüksek yük yoğunluğuyla hızlı ve kararlı olan servo motor tarafından kontrol edilir. Kontrolör, döner kodlayıcı aracılığıyla döner tabla konum sapmasını gerçek zamanlı olarak izler.

02.

Yüksek Hassasiyetli Lineer Kızak Teknolojisi

Enjeksiyon ve plastikleştirme sistemi, yüksek hassasiyet, yüksek sertlik ve düşük sürtünme katsayısı ile lineer kızağı benimser.

03.

Dönertabla Teknolojisi

İki bileşenli parça (kalıpta iki istasyon), performans, yüksek hassasiyetli döner tabla aracılığıyla 180° döndürülerek ikinci enjeksiyon konumuna taşınır. Üç durumunda, dönüş açısı 120° ve 90°'dir.

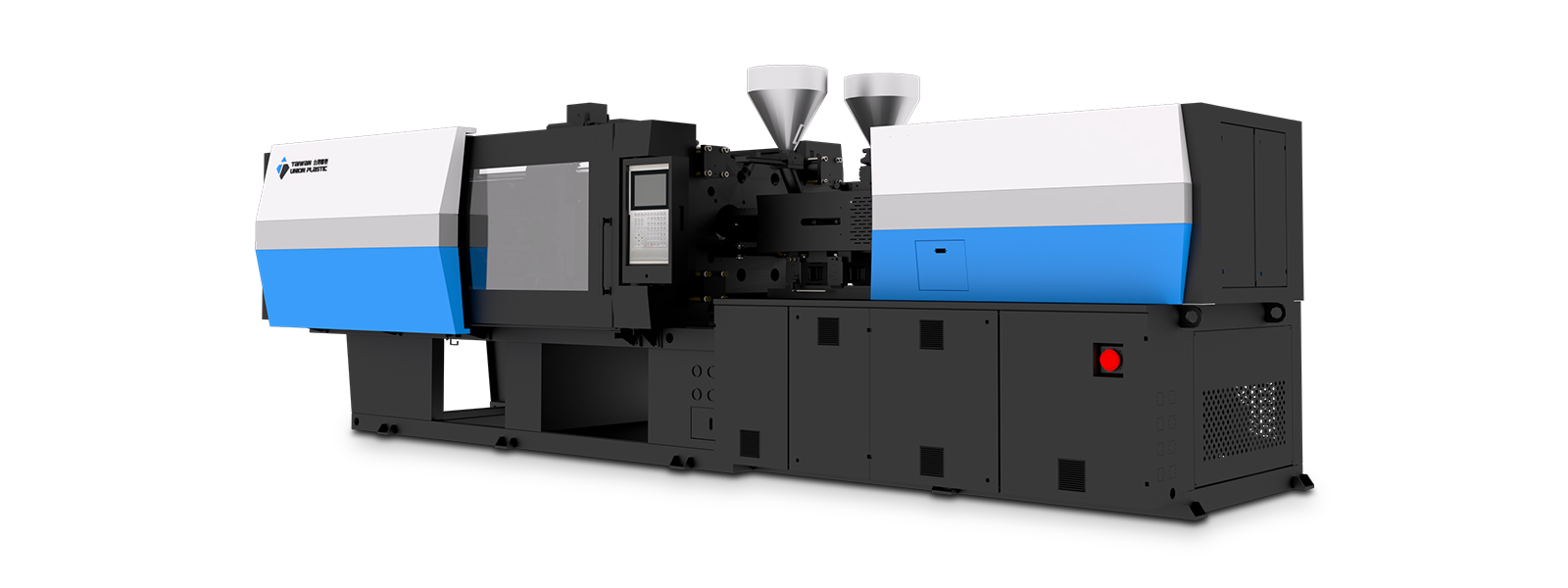

UN-HD Çift Renk Serisi
UN-HD Çift Renk Serisi

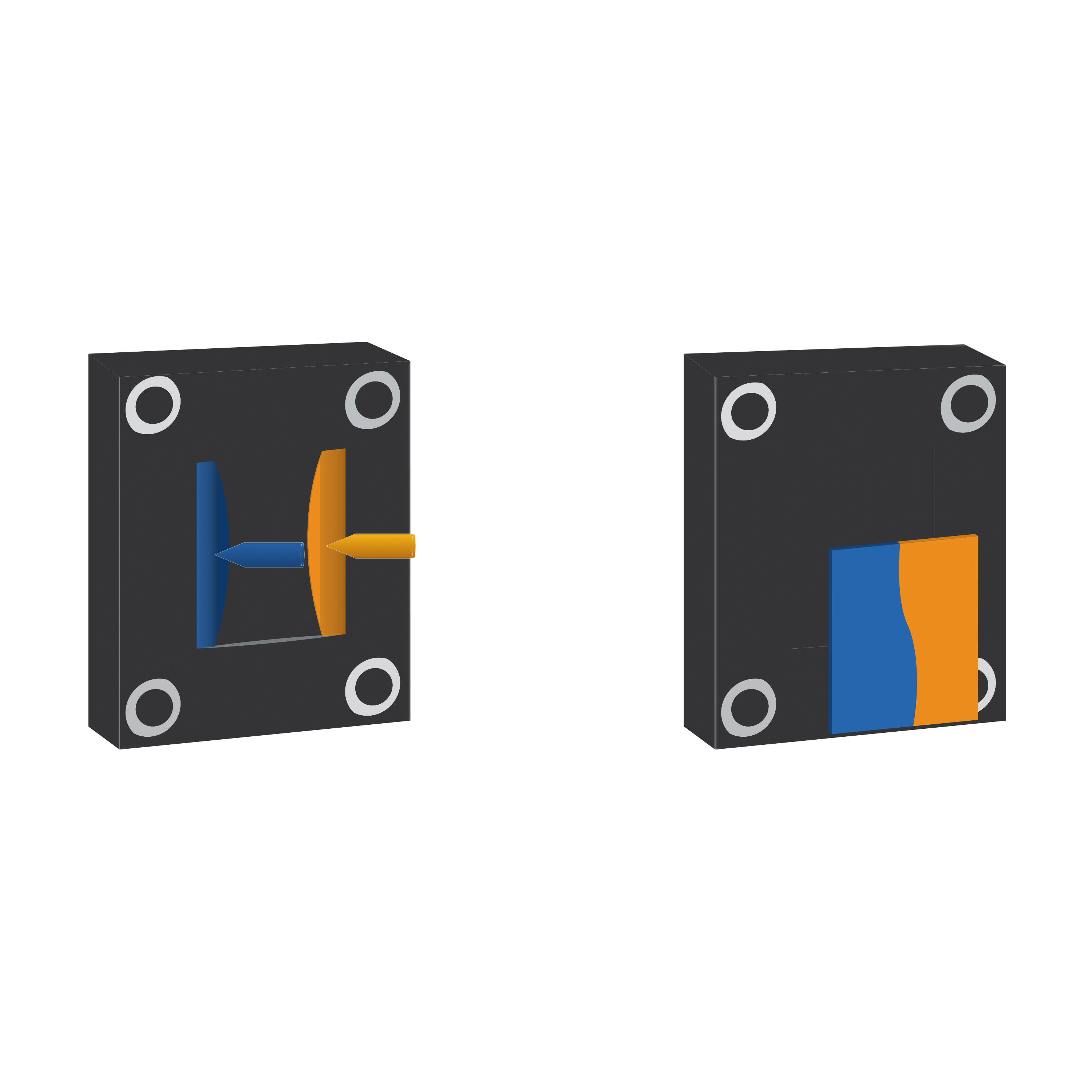

Bi-Enjeksiyon

Çift enjeksiyon iki bağımsız kapıdan boşluğa iki renkteki aynı hammaddelerin enjekte edilmesidir. Üründe bir ayırma çizgisi yoktur.

  • Düşük kalıp maliyeti (Yalnızca tek gözlü kalıplar için)
  • Basit kalıplama işlemi
Bi-Enjeksiyon

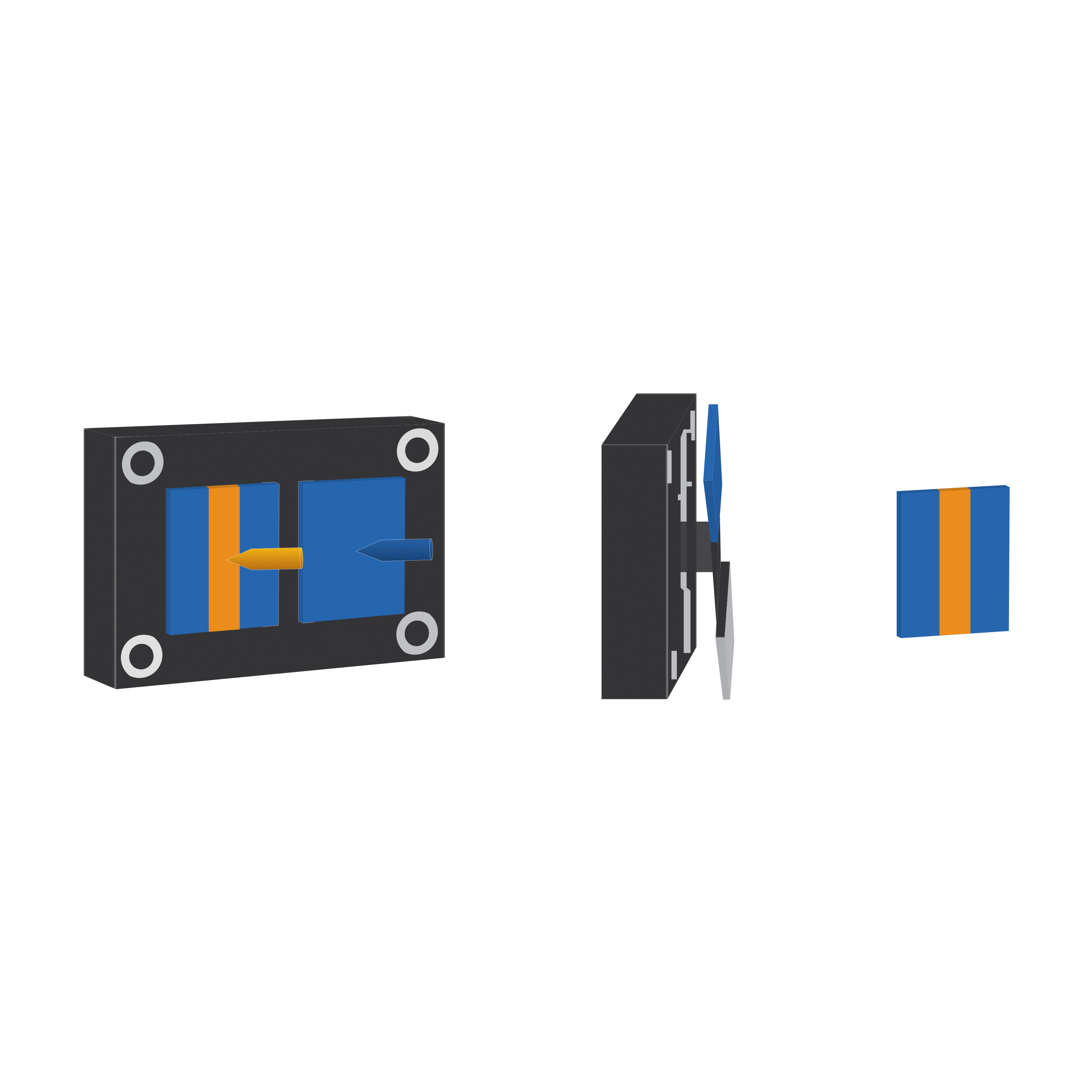

Index Plakası

Hareketli plakanın merkezi, kalıbı eksenel harekete yönlendiren ve preformu 2. istasyona hareket ettiren 180° dönebilen döner bir yapı ile donatılmıştır.

  • Kısa çevrim süresi
  • Çoğu durumda döner tablaya kıyasla daha az kolon mesafesi gerekir
Index Plakası

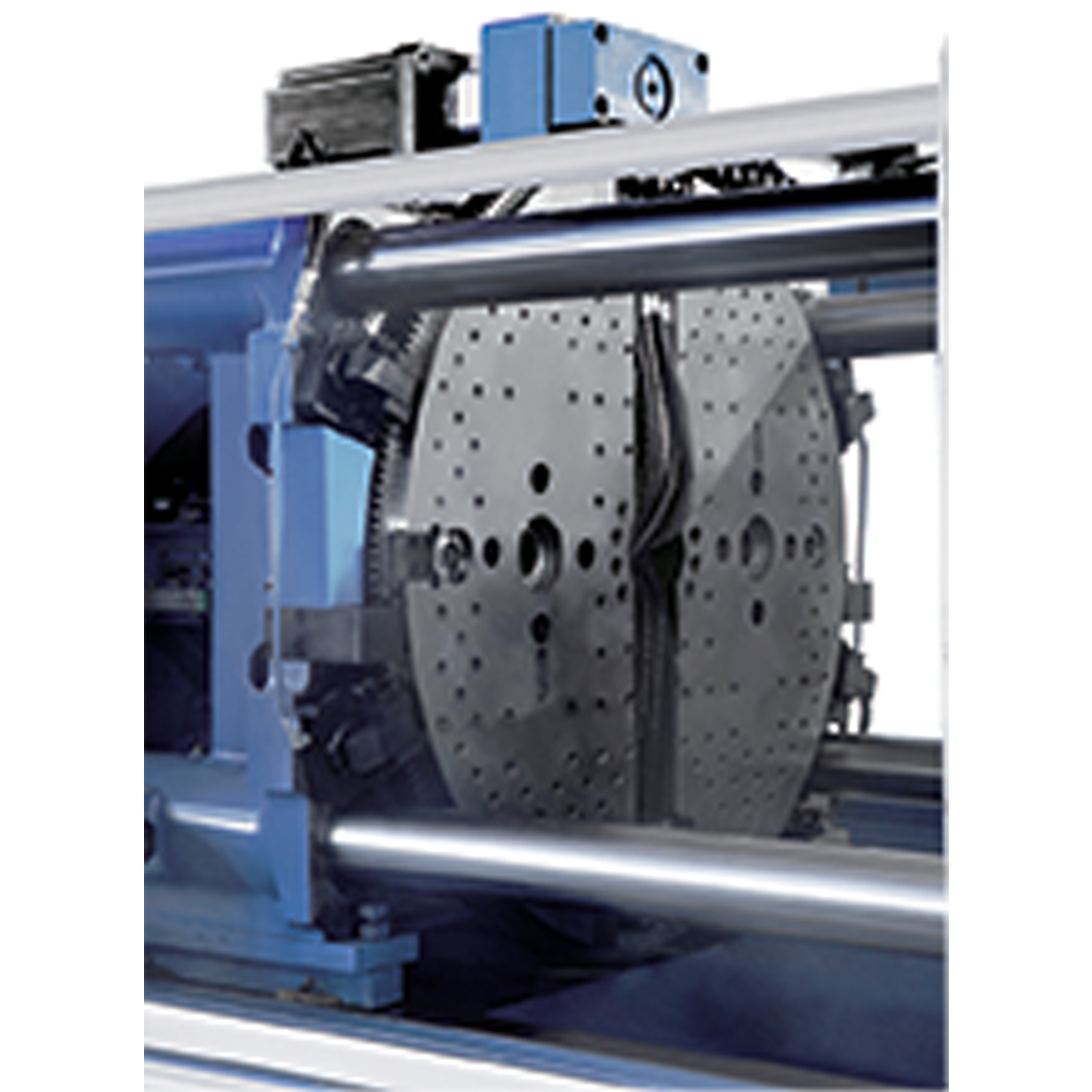

Yüksek Hızlı ve Hassas Dönel Tabla

Yüksek hassasiyetli döner tabla, yüksek yük yoğunluğuyla hızlı ve kararlı olan servo motor tarafından kontrol edilir. Kontrolör, döner kodlayıcı aracılığıyla döner tabla konum sapmasını gerçek zamanlı olarak izler.

İki bileşenli parça (kalıpta iki istasyon), performans, yüksek hassasiyetli döner tabla aracılığıyla 180° döndürülerek 2. enjeksiyon konumuna taşınır. Üç veya dört bileşen (üç veya dört istasyon) durumunda, dönüş açısı 120° veya 90°'dir.

  • Yapı çekirdekte kalır, bükülme olasılığı yoktur
  • Kısa çevrim süresi
  • Çok gözlü kalıp için uygundur
Yüksek Hızlı ve Hassas Dönel Tabla

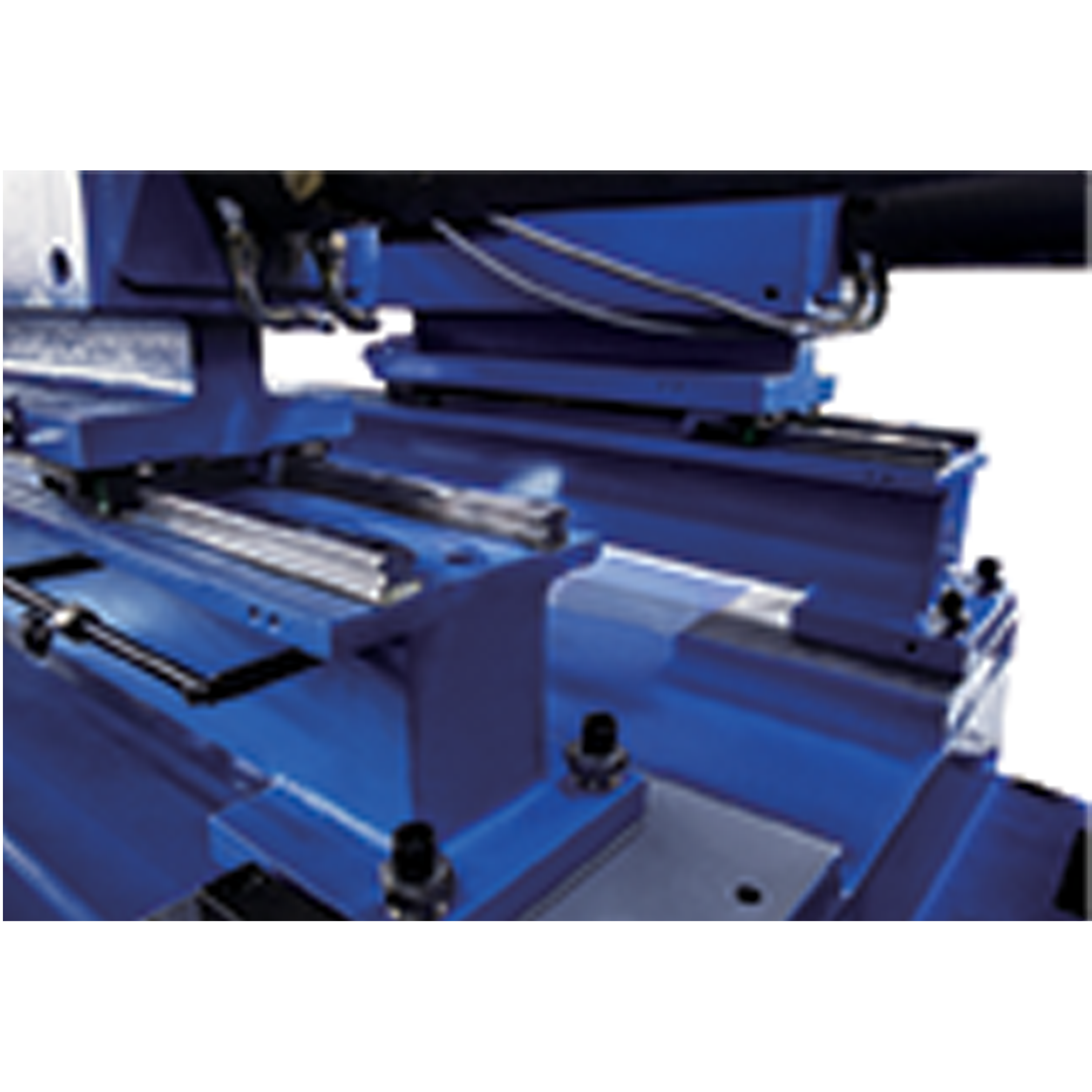

Yüksek Hassasiyetli Lineer Kızak Teknolojisi

Enjeksiyon ve plastikleştirme sistemi, yüksek hassasiyet, yüksek sertlik ve düşük sürtünme katsayısı ile lineer kızağı benimser.

Yüksek Hassasiyetli Lineer Kızak Teknolojisi
AÇIKLAMA DESCRIPTION UNIT HD160
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 160
Maks. Aralık Mesafesi Max. Daylight mm 900
Kilitleme MEsafesi Clamping Stroke mm 340
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 740х410
Min. Kalıp Ölçleri Min. Mold Dimensions mm 300х280
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 200-560
İtici Kuvveti Ejector Force Ton 3.4х2
İtici Mesafesi Ejector Stroke mm 100
İtici Pim Sayısı No. of Ejector Pins Pcs 6
Döner Tabla Çapı Rotary Table Diameter mm 860
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 1
Kalıp Setleri Mould Sets Sets 2
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size     230   300
Vida Çapı Screw Diameter mm 24 26 28 30 32 36
Vida L/D Oranı Length/Diameter Ratio L/D 21 19 18 22 17,5 18
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 63 74 86 106 120 152
Enjeksiyon Ağırlığı Shot Weight (PS) g 57 67 78 96 110 138
Enjeksiyon Basıncı Injection Pressure MPa 367 312 270 280 246 194
Enjeksiyon Oranı Injection Rate cm3/s 73 85 99 95 108 137
Enjeksiyon Mesafesi Injection Stroke mm 140     150
Vida Hızı Screw Speed RPm 300     280
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 400
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 16     16
Isıtıcı Gücü Heater Power kW 4,5     7
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 3+1     3+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 350
Makine Ağırlığı Machine Weight Ton 8
Makine Ölçüleri Machine Dimensions m 5.6x1.9x1.9
AÇIKLAMA DESCRIPTION UNIT HD230
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 230
Maks. Aralık Mesafesi Max. Daylight mm 1070
Kilitleme MEsafesi Clamping Stroke mm 420
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 940х425
Min. Kalıp Ölçleri Min. Mold Dimensions mm 350х350
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 200-650
İtici Kuvveti Ejector Force Ton 3.4х2
İtici Mesafesi Ejector Stroke mm 110
İtici Pim Sayısı No. of Ejector Pins Pcs 6
Döner Tabla Çapı Rotary Table Diameter mm 1020
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 1,7
Kalıp Setleri Mould Sets Sets 2
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size   230     300
Vida Çapı Screw Diameter mm 24 26 28 30 32 36
Vida L/D Oranı Length/Diameter Ratio L/D 21 19 18 22 17,5 18
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 63 74 86 106 120 152
Enjeksiyon Ağırlığı Shot Weight (PS) g 57 67 78 96 110 138
Enjeksiyon Basıncı Injection Pressure MPa 367 312 270 280 246 194
Enjeksiyon Oranı Injection Rate cm3/s 90 106 123 119 136 172
Enjeksiyon Mesafesi Injection Stroke mm 140     150
Vida Hızı Screw Speed RPm 300     280
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 500
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 20     20
Isıtıcı Gücü Heater Power kW 4,5     7
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 3+1     3+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 600
Makine Ağırlığı Machine Weight Ton 11
Makine Ölçüleri Machine Dimensions m 6.2x2.0x2.0
AÇIKLAMA DESCRIPTION UNIT HD280
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 280
Maks. Aralık Mesafesi Max. Daylight mm 1230
Kilitleme MEsafesi Clamping Stroke mm 580
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 930х610
Min. Kalıp Ölçleri Min. Mold Dimensions mm 400х350
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 200-650
İtici Kuvveti Ejector Force Ton 4,9х2
İtici Mesafesi Ejector Stroke mm 150
İtici Pim Sayısı No. of Ejector Pins Pcs 10
Döner Tabla Çapı Rotary Table Diameter mm 1100
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 2,5
Kalıp Setleri Mould Sets Sets 2
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size   300     470
Vida Çapı Screw Diameter mm 30 32 36 36 38 42
Vida L/D Oranı Length/Diameter Ratio L/D 22 20,5 18 22 20,5 18
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 106 120 152 198 221 279
Enjeksiyon Ağırlığı Shot Weight (PS) g 96 110 138 183 201 254
Enjeksiyon Basıncı Injection Pressure MPa 280 246 194 228 205 168
Enjeksiyon Oranı Injection Rate cm3/s 150 171 216 184 204 249
Enjeksiyon Mesafesi Injection Stroke mm 150     195
Vida Hızı Screw Speed RPm 280     210
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 500
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 25     25
Isıtıcı Gücü Heater Power kW 7     9
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 3+1     3+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 600
Makine Ağırlığı Machine Weight Ton 14
Makine Ölçüleri Machine Dimensions m 7.0x2.2x2.2
AÇIKLAMA DESCRIPTION UNIT HD350
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 350
Maks. Aralık Mesafesi Max. Daylight mm 1330
Kilitleme MEsafesi Clamping Stroke mm 580
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 1020x590
Min. Kalıp Ölçleri Min. Mold Dimensions mm 450x370
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 200-750
İtici Kuvveti Ejector Force Ton 4.9x2
İtici Mesafesi Ejector Stroke mm 150
İtici Pim Sayısı No. of Ejector Pins Pcs 10
Döner Tabla Çapı Rotary Table Diameter mm 1200
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 3,2
Kalıp Setleri Mould Sets Sets 2
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size   470     720
Vida Çapı Screw Diameter mm 36 38 42 42 45 48
Vida L/D Oranı Length/Diameter Ratio L/D 21 20 18 24 22 21
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 198 221 279 346 397 452
Enjeksiyon Ağırlığı Shot Weight (PS) g 183 201 254 315 361 411
Enjeksiyon Basıncı Injection Pressure MPa 228 205 168 208 182 160
Enjeksiyon Oranı Injection Rate cm3/s 184 204 249 201 183 208
Enjeksiyon Mesafesi Injection Stroke mm 195     250
Vida Hızı Screw Speed RPm 210     280
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 550
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 25     25
Isıtıcı Gücü Heater Power kW 9     12
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 3+1     3+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 600
Makine Ağırlığı Machine Weight Ton 16
Makine Ölçüleri Machine Dimensions m 7.3x2.2x2.3
AÇIKLAMA DESCRIPTION UNIT HD450
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 450
Maks. Aralık Mesafesi Max. Daylight mm 1350
Kilitleme MEsafesi Clamping Stroke mm 600
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 1130x610
Min. Kalıp Ölçleri Min. Mold Dimensions mm 475x400
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 200-750
İtici Kuvveti Ejector Force Ton 7.7x2
İtici Mesafesi Ejector Stroke mm 185
İtici Pim Sayısı No. of Ejector Pins Pcs 10
Döner Tabla Çapı Rotary Table Diameter mm 1300
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 3,5
Kalıp Setleri Mould Sets Sets 2
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size   720     1380
Vida Çapı Screw Diameter mm 42 45 48 45 50 55
Vida L/D Oranı Length/Diameter Ratio L/D 24 22 21 23 21 19
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 346 397 452 493 608 736
Enjeksiyon Ağırlığı Shot Weight (PS) g 315 361 411 448 553 670
Enjeksiyon Basıncı Injection Pressure MPa 208 182 160 280 226 187
Enjeksiyon Oranı Injection Rate cm3/s 258 292 332 190 236 285
Enjeksiyon Mesafesi Injection Stroke mm 250     310
Vida Hızı Screw Speed RPm 210     141
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 550
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 32     32
Isıtıcı Gücü Heater Power kW 12     19
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 3+1     4+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 900
Makine Ağırlığı Machine Weight Ton 20
Makine Ölçüleri Machine Dimensions m 8.0x2.3x2.4
AÇIKLAMA DESCRIPTION UNIT HD550
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 550
Maks. Aralık Mesafesi Max. Daylight mm 1510
Kilitleme MEsafesi Clamping Stroke mm 660
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 1160x650
Min. Kalıp Ölçleri Min. Mold Dimensions mm 500x450
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 300-850
İtici Kuvveti Ejector Force Ton 7.7x2
İtici Mesafesi Ejector Stroke mm 185
İtici Pim Sayısı No. of Ejector Pins Pcs 5x2
Döner Tabla Çapı Rotary Table Diameter mm 1330
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 3,8
Kalıp Setleri Mould Sets Sets 2
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size   720     1380
Vida Çapı Screw Diameter mm 42 45 48 45 50 55
Vida L/D Oranı Length/Diameter Ratio L/D 24 22 21 23 21 19
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 346 397 452 493 608 736
Enjeksiyon Ağırlığı Shot Weight (PS) g 315 361 411 448 553 670
Enjeksiyon Basıncı Injection Pressure MPa 208 182 160 280 226 187
Enjeksiyon Oranı Injection Rate cm3/s 258 292 332 190 236 285
Enjeksiyon Mesafesi Injection Stroke mm 250     310
Vida Hızı Screw Speed RPm 210     141
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 600
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 32     32
Isıtıcı Gücü Heater Power kW 12     19
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 3+1     4+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 1000
Makine Ağırlığı Machine Weight Ton 28
Makine Ölçüleri Machine Dimensions m 8.2x2.6x2.5
AÇIKLAMA DESCRIPTION UNIT HD650
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 650
Maks. Aralık Mesafesi Max. Daylight mm 1720
Kilitleme MEsafesi Clamping Stroke mm 720
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 1249x780
Min. Kalıp Ölçleri Min. Mold Dimensions mm 550x500
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 350-1000
İtici Kuvveti Ejector Force Ton 8.7x2
İtici Mesafesi Ejector Stroke mm 185
İtici Pim Sayısı No. of Ejector Pins Pcs 9x2
Döner Tabla Çapı Rotary Table Diameter mm 1500
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 4
Kalıp Setleri Mould Sets Sets 2
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size   720     1380
Vida Çapı Screw Diameter mm 42 45 48 45 50 55
Vida L/D Oranı Length/Diameter Ratio L/D 24 22 21 21 21 19
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 346 397 452 493 608, 736
Enjeksiyon Ağırlığı Shot Weight (PS) g 315 361 411 448 553 670
Enjeksiyon Basıncı Injection Pressure MPa 208 182 160 280 226 187
Enjeksiyon Oranı Injection Rate cm3/s 258 292 332 190 236 285
Enjeksiyon Mesafesi Injection Stroke mm 250     310
Vida Hızı Screw Speed RPm 170     141
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 650
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 32     32
Isıtıcı Gücü Heater Power kW 12     19
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 3+1     4+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 1000
Makine Ağırlığı Machine Weight Ton 35
Makine Ölçüleri Machine Dimensions m 9.2x3.0x2.4
AÇIKLAMA DESCRIPTION UNIT HD850
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 850
Maks. Aralık Mesafesi Max. Daylight mm 2100
Kilitleme MEsafesi Clamping Stroke mm 1000
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 1180x1020
Min. Kalıp Ölçleri Min. Mold Dimensions mm 650x550
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 500-1100
İtici Kuvveti Ejector Force Ton 8.7x2
İtici Mesafesi Ejector Stroke mm 250
İtici Pim Sayısı No. of Ejector Pins Pcs 9x2
Döner Tabla Çapı Rotary Table Diameter mm 1600
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 7
Kalıp Setleri Mould Sets Sets 1
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size   1380     3600
Vida Çapı Screw Diameter mm 45 50 55 60 70 80
Vida L/D Oranı Length/Diameter Ratio L/D 23 21 19 22 22 19
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 493 608 736 975 1615 2100
Enjeksiyon Ağırlığı Shot Weight (PS) g 448 553 670 887 1470 1920
Enjeksiyon Basıncı Injection Pressure MPa 280 226 187 304 223 177
Enjeksiyon Oranı Injection Rate cm3/s 190 236 285 311 423 553
Enjeksiyon Mesafesi Injection Stroke mm 310     420
Vida Hızı Screw Speed RPm 141     115
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 650
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 32     32
Isıtıcı Gücü Heater Power kW 19     19
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 3+1     4+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 1200
Makine Ağırlığı Machine Weight Ton 50
Makine Ölçüleri Machine Dimensions m 11x3.1x2.6
AÇIKLAMA DESCRIPTION UNIT HD1000
KİLİTLEME ÜNİTESİ CLAMPING UNIT
Kilitleme Kuvveti Clamping Force Ton 1000
Maks. Aralık Mesafesi Max. Daylight mm 2100
Kilitleme MEsafesi Clamping Stroke mm 1050
Kolonlar Arası Mesafe Clearance Between Tie Bars mm 1180x1020
Min. Kalıp Ölçleri Min. Mold Dimensions mm 1660x1500
Kalıp Kalınlığı Aralığı Mould Thickness Range mm 500-1100
İtici Kuvveti Ejector Force Ton 8.7x2
İtici Mesafesi Ejector Stroke mm 250
İtici Pim Sayısı No. of Ejector Pins Pcs 9x2
Döner Tabla Çapı Rotary Table Diameter mm 1600
Yük Plakası Döner Tabla Load Platen Rotary Table Ton 8
Kalıp Setleri Mould Sets Sets 1
ENJEKSİYON ÜNİTESİ INJECTION UNIT
Uluslararası Boyut International Size   1380     3600
Vida Çapı Screw Diameter mm 45 50 55 60 70 80
Vida L/D Oranı Length/Diameter Ratio L/D 22 21 22 22 22 19,25
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 493 608 736 975 1616 2110
Enjeksiyon Ağırlığı Shot Weight (PS) g 448 554 670 887 1470 1920
Enjeksiyon Basıncı Injection Pressure MPa 280 227 187 304 223 171
Enjeksiyon Oranı Injection Rate cm3/s 191 236 285 311 423 553
Enjeksiyon Mesafesi Injection Stroke mm 310     110
Vida Hızı Screw Speed RPm 120     115
Kovan Merkezleri Arası Mesafe Distance Between Barrel Centers mm 650
GENEL BİLGİLER GENERAL UNIT
Sistem Basıncı System Pressure MPa 17,5
Motor Gücü Pump Motor Power kW 34     62
Isıtıcı Gücü Heater Power kW 19     31
Isıtıcı Alan Sayısı Number of Heating Zone UNIT 4+1     5+1
Yağ Tankı Kapasitesi Oil Tank Capacity L 1200
Makine Ağırlığı Machine Weight Ton 48
Makine Ölçüleri Machine Dimensions m 10.96x3.05x2.64
