01.

Enerji Tasarrufu

Servo motorun çıkış gücü enerji kaybı olmadan yükle değişir. Basınç tutma esnasında motor hızını ve enerji tüketimini son derece düşürür.

02.

Optimize Tasarım

Kayar ayak sisteminde, yüksekliği ayarlanabilen ve ağırlığı dengeleyebilen, dayanıklı, temiz ve aşınmaya dirençli özel bir malzeme kullanılır.

03.

Stabil Üretim

Yüksek hassasiyetle daha doğru ve orantılı ocak hareketleriyle, kusursuz ürünler ve kesintisiz üretim hattı güvencesi.

UN-M7 Servo Motor Serisi

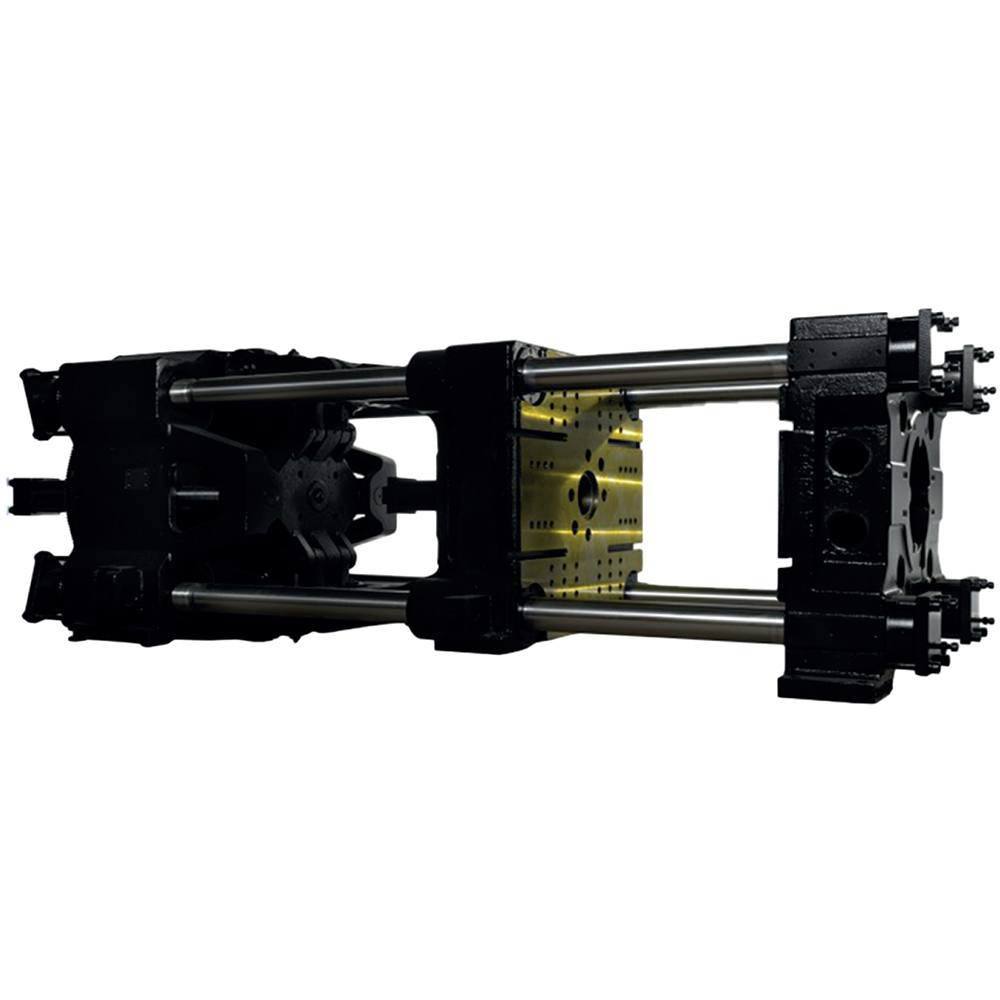

Mengene Ünitesi

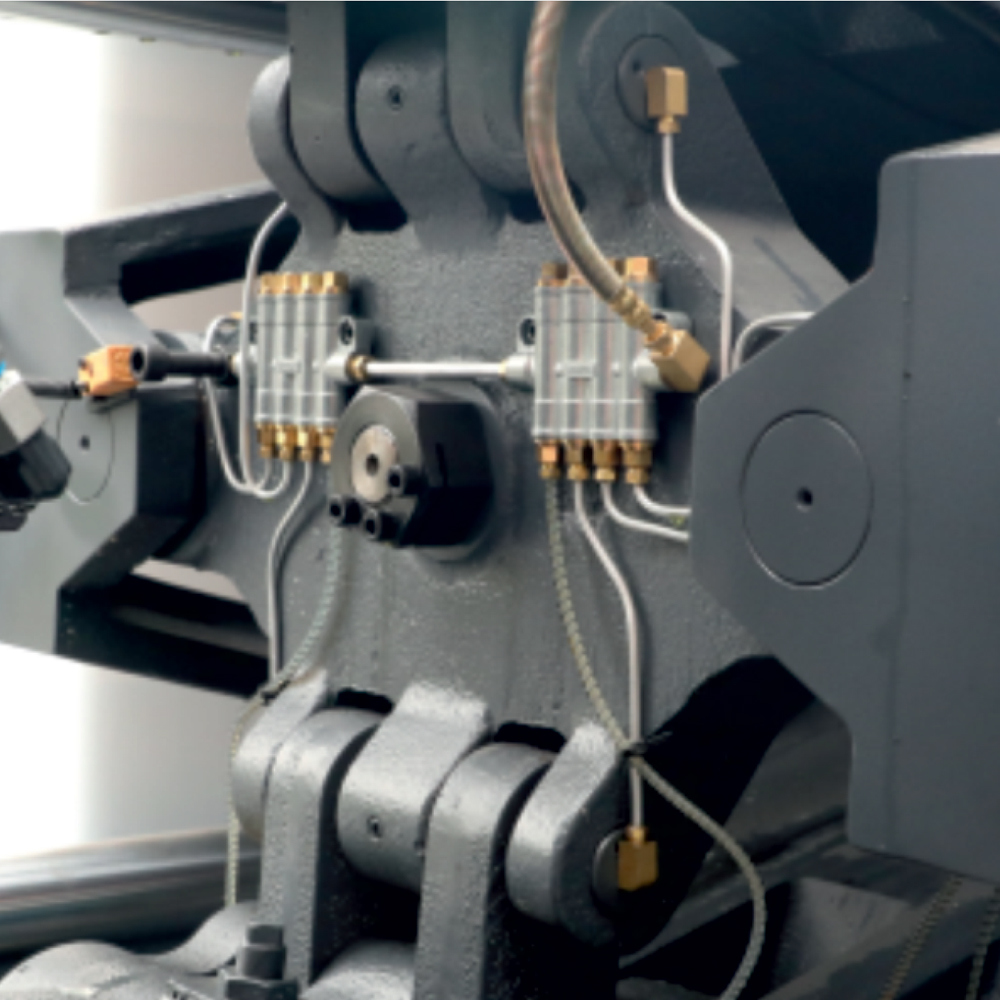

  • Otomatik yağlama cihazı
  • Dönüştürücü tarafından kontrol edilen ejektör stroku
  • 3 kademeli kalıp açma, kapama, basınç ve hız kontrolü
  • Düşük basınçlı kalıp koruma cihazı
  • Otomatik kalıp yükseklik ayarı
  • T-slot ve vidalı sistem
  • Hareketli plaka altında ayarlanabilir aşınma önleyici kızak destekler
  • 2 Adet hidrolik maça
  • Hızlı kalıp kapama fonksiyonu
  • Lineer cetvel ile kontrol edilen mengene hareketleri
Mengene Ünitesi

Enjeksiyon Ünitesi

  • Kademeli enjeksiyon hızı / basınç / konum kontrolü
  • Aşama tutma basıncı hız / basınç / zaman kontrolü
  • Orantılı basınç
  • Geri emiş fonksiyonu
  • Kovan sıcaklığı PID kontrolü
  • Isıtıcı alarmı
  • Hassas dönüştürücü tarafından kontrol edilen enjeksiyon stroku
  • Bimetal Vida
  • Lineer cetveller ile hassas enjeksiyon pozisyon kontrolü
  • Çift silindirli dengeli enjeksiyon
  • Çift Silindirli enjeksiyon ünitesi ayarı
  • Soğuk çalışmayı önleme fonksiyonu
  • Uygulamaya bağlı olarak A-B-C boyutlarda vida seçimi
  • Seramik rezistanslar
Enjeksiyon Ünitesi

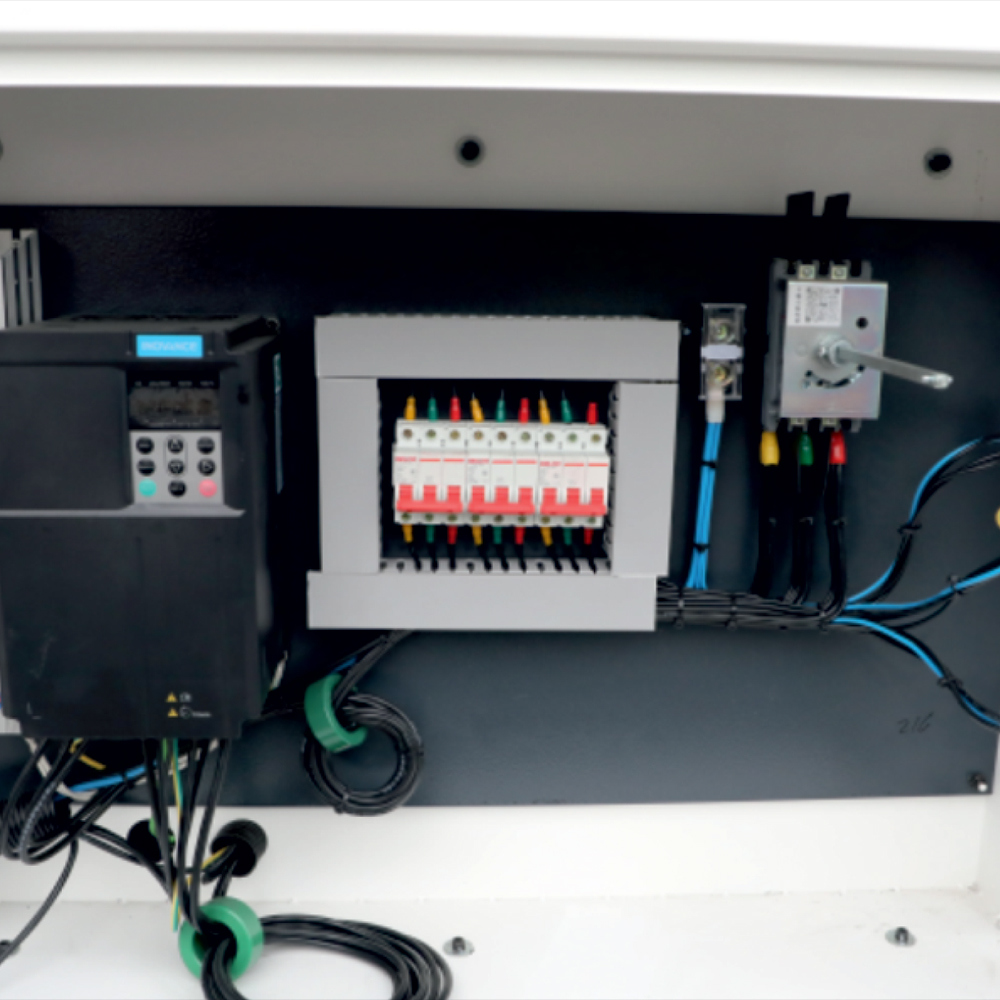

Elektrik Sistemi

  • Üretim verileri izleme işlevi
  • Hata algılama
  • Donanım girişi/çıkışı
  • Servo motor aşırı yük koruması
  • INOVANCE Sürücü
  • Çoklu dil: Türkçe, İngilizce, Almanca, Rusça, İspanyolca, Portekizce, Fransızca, Arapça, Rusça
  • Güvenlik kapısı için acil durdurma
  • SSR çıkışlı ısı kontrol güç sistemi
  • Acil stop butonları
  • Basınç sensörü
  • Kovan sıcaklığı görüntüleme fonksiyonu
Elektrik Sistemi

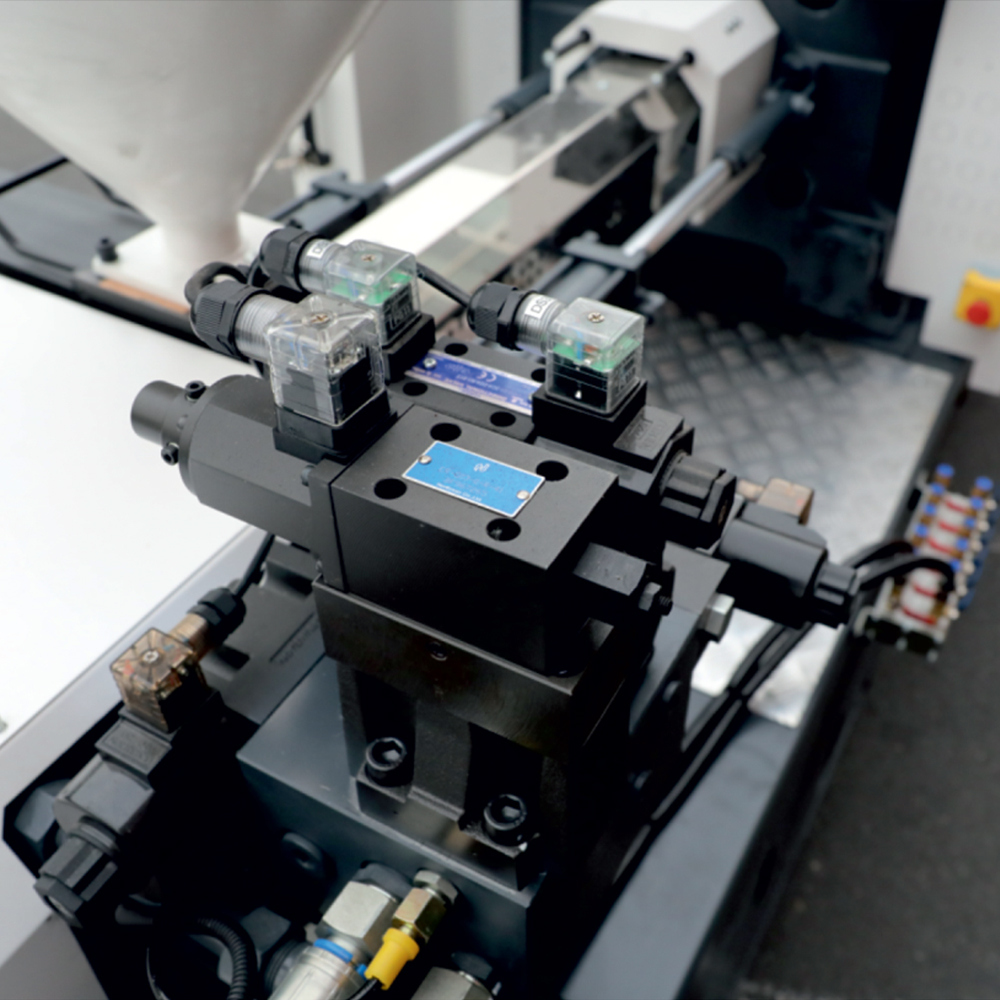

Hidrolik Sistemi

  • Servo Motor sistemi
  • Yağ derece göstergesi
  • Yağ tankı mıknatısı
  • Hidrolik yağ seviye alarmı
  • Hidrolik yağ ısı alarmı
  • Sistem basıncı göstergesi
  • Enjeksiyon ve geri basınç göstergesi
  • ACC cihazı
  • Maça hareketleri, basınç, hız ve posizyon ayarları
Hidrolik Sistemi
AÇIKLAMA DESCRIPTION UNIT   VT-90V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   90
Maks. Aralık Mesafesi Max. daylight mm   700
Kalıp Açma Mesafesi Clamping Stroke mm   320
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   360X360
Min. Kalıp Ölçüsü Min Mould Dimension Mm   252X252
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   130-380
İtici Kuvveti Ejector Force ton   3.4
İtici Mesafesi Ejector stroke mm   100
İtici Sayısı No. of Ejector Pins unit   5
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     360
Vida Çapı Screw diameter mm 32 37 42
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 149 199 256
Enjeksiyon Ağırlığı Shot Weight (PS) g 135 181 233
Vida L/D Oranı Length/Diameter Ratio L/D 24.3 21.0 18.5
Enjeksiyon Basıncı Injection Pressure M Pa 239.3 179.0 138.9
Enjeksiyon Oranı Injection Rate cm3/s 112 150 193
Enjeksiyon Mesafesi Injection Stroke mm   185
Vida Hızı Screw Speed RPm   318
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   16
Isıtıcı Alanı Sayısı No. of Heater Zones unit   3+1
Isıtıcı Gücü Heater Input Power kW   8.1/10
Yağ Tankı Kapasitesi Oil Tank Capacity L   175
Makine Ağırlığı Net Weight ton   3.3
Makine Ölçüleri Machine Dimension(L*W*H) M   4.1x1.20x1 .7
AÇIKLAMA DESCRIPTION UNIT   VT-120V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   120
Maks. Aralık Mesafesi Max. daylight mm   830
Kalıp Açma Mesafesi Clamping Stroke mm   380
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   410x410
Min. Kalıp Ölçüsü Min Mould Dimension Mm   287X287
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   145-450
İtici Kuvveti Ejector Force ton   3.4
İtici Mesafesi Ejector stroke mm   120
İtici Sayısı No. of Ejector Pins unit   5
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     530
Vida Çapı Screw diameter mm 37 42 47
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 226 291 364
Enjeksiyon Ağırlığı Shot Weight (PS) g 205 265 332
Vida L/D Oranı Length/Diameter Ratio L/D 23.8 21.0 18.8
Enjeksiyon Basıncı Injection Pressure M Pa 232 180.1 144
Enjeksiyon Oranı Injection Rate cm3/s 116 149 187
Enjeksiyon Mesafesi Injection Stroke mm   210
Vida Hızı Screw Speed RPm   257
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   16
Isıtıcı Alanı Sayısı No. of Heater Zones unit   3+1
Isıtıcı Gücü Heater Input Power kW   10/11.2
Yağ Tankı Kapasitesi Oil Tank Capacity L   200
Makine Ağırlığı Net Weight ton   4.2
Makine Ölçüleri Machine Dimension(L*W*H) M   4.7x1.30x1.8
AÇIKLAMA DESCRIPTION UNIT   VT-160V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   160
Maks. Aralık Mesafesi Max. daylight mm   970
Kalıp Açma Mesafesi Clamping Stroke mm   450
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   470X470
Min. Kalıp Ölçüsü Min Mould Dimension Mm   329X329
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   160-520
İtici Kuvveti Ejector Force ton   4.9
İtici Mesafesi Ejector stroke mm   140
İtici Sayısı No. of Ejector Pins unit   5
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     740
Vida Çapı Screw diameter mm 42 47 53
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 326 408 518
Enjeksiyon Ağırlığı Shot Weight (PS) g 296 371 472
Vida L/D Oranı Length/Diameter Ratio L/D 23.5 21.0 18.6
Enjeksiyon Basıncı Injection Pressure M Pa 226 180.2 142
Enjeksiyon Oranı Injection Rate cm3/s 149 186 237
Enjeksiyon Mesafesi Injection Stroke mm   235
Vida Hızı Screw Speed RPm   234
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   20
Isıtıcı Alanı Sayısı No. of Heater Zones unit   3+1
Isıtıcı Gücü Heater Input Power kW   10.9/12.1
Yağ Tankı Kapasitesi Oil Tank Capacity L   275
Makine Ağırlığı Net Weight ton   5.1
Makine Ölçüleri Machine Dimension(L*W*H) M   5.2x1.4x1.9
AÇIKLAMA DESCRIPTION UNIT   VT-200V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   200
Maks. Aralık Mesafesi Max. daylight mm   1060
Kalıp Açma Mesafesi Clamping Stroke mm   510
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   530X530
Min. Kalıp Ölçüsü Min Mould Dimension Mm   371x371
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   180-550
İtici Kuvveti Ejector Force ton   6.7
İtici Mesafesi Ejector stroke mm   150
İtici Sayısı No. of Ejector Pins unit   9
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     1070
Vida Çapı Screw diameter mm 47 53 60
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 460 585 749
Enjeksiyon Ağırlığı Shot Weight (PS) g 418 532 682
Vida L/D Oranı Length/Diameter Ratio L/D 23.7 21.0 18.6
Enjeksiyon Basıncı Injection Pressure M Pa 232 182.2 142
Enjeksiyon Oranı Injection Rate cm3/s 182 232 297
Enjeksiyon Mesafesi Injection Stroke mm   265
Vida Hızı Screw Speed RPm   212
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   25
Isıtıcı Alanı Sayısı No. of Heater Zones unit   4+1
Isıtıcı Gücü Heater Input Power kW   14.4/16.8
Yağ Tankı Kapasitesi Oil Tank Capacity L   350
Makine Ağırlığı Net Weight ton   7.2
Makine Ölçüleri Machine Dimension(L*W*H) M   5.6x1.5x2.0
AÇIKLAMA DESCRIPTION UNIT   VT-260V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   260
Maks. Aralık Mesafesi Max. daylight mm   1150
Kalıp Açma Mesafesi Clamping Stroke mm   550
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   580X580
Min. Kalıp Ölçüsü Min Mould Dimension Mm   406x406
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   200-600
İtici Kuvveti Ejector Force ton   7.7
İtici Mesafesi Ejector stroke mm   150
İtici Sayısı No. of Ejector Pins unit   9
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     1330
Vida Çapı Screw diameter mm 53 60 68
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 585 749 962
Enjeksiyon Ağırlığı Shot Weight (PS) g 532 682 876
Vida L/D Oranı Length/Diameter Ratio L/D 22 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 228 178 138
Enjeksiyon Oranı Injection Rate cm3/s 225 289 371
Enjeksiyon Mesafesi Injection Stroke mm   265
Vida Hızı Screw Speed RPm   197
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   32
Isıtıcı Alanı Sayısı No. of Heater Zones unit   4+1
Isıtıcı Gücü Heater Input Power kW   17/19
Yağ Tankı Kapasitesi Oil Tank Capacity L   470
Makine Ağırlığı Net Weight ton   8.4
Makine Ölçüleri Machine Dimension(L*W*H) M   6.1x1.55x2.1
AÇIKLAMA DESCRIPTION UNIT   VT-300V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   300
Maks. Aralık Mesafesi Max. daylight mm   1250
Kalıp Açma Mesafesi Clamping Stroke mm   600
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   670x620
Min. Kalıp Ölçüsü Min Mould Dimension Mm   469x434
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   210-650
İtici Kuvveti Ejector Force ton   7.7
İtici Mesafesi Ejector stroke mm   170
İtici Sayısı No. of Ejector Pins unit   13
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     1330
Vida Çapı Screw diameter mm 53 60 68
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 585 749 962
Enjeksiyon Ağırlığı Shot Weight (PS) g 532 682 876
Vida L/D Oranı Length/Diameter Ratio L/D 22 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 228 178 138
Enjeksiyon Oranı Injection Rate cm3/s 225 289 371
Enjeksiyon Mesafesi Injection Stroke mm   265
Vida Hızı Screw Speed RPm   197
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   32
Isıtıcı Alanı Sayısı No. of Heater Zones unit   4+1
Isıtıcı Gücü Heater Input Power kW   17/19
Yağ Tankı Kapasitesi Oil Tank Capacity L   470
Makine Ağırlığı Net Weight ton   8.4
Makine Ölçüleri Machine Dimension(L*W*H) M   6.1x1.6x2.1
AÇIKLAMA DESCRIPTION UNIT   VT-350V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   350
Maks. Aralık Mesafesi Max. daylight mm   1360
Kalıp Açma Mesafesi Clamping Stroke mm   650
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   705х665
Min. Kalıp Ölçüsü Min Mould Dimension Mm   493х465
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   250-710
İtici Kuvveti Ejector Force ton   7.7
İtici Mesafesi Ejector stroke mm   170
İtici Sayısı No. of Ejector Pins unit   13
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     1900
Vida Çapı Screw diameter mm 60 68 76
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 834 1071 1338
Enjeksiyon Ağırlığı Shot Weight (PS) g 759 975 1218
Vida L/D Oranı Length/Diameter Ratio L/D 22 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 226 176 141
Enjeksiyon Oranı Injection Rate cm3/s 264 339 424
Enjeksiyon Mesafesi Injection Stroke mm   295
Vida Hızı Screw Speed RPm   186
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   42
Isıtıcı Alanı Sayısı No. of Heater Zones unit   5+1
Isıtıcı Gücü Heater Input Power kW   22.5/25
Yağ Tankı Kapasitesi Oil Tank Capacity L   500
Makine Ağırlığı Net Weight ton   13.4
Makine Ölçüleri Machine Dimension(L*W*H) M   6.8x1.65x2.2
AÇIKLAMA DESCRIPTION UNIT   VT-400V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   400
Maks. Aralık Mesafesi Max. daylight mm   1460
Kalıp Açma Mesafesi Clamping Stroke mm   710
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   760х710
Min. Kalıp Ölçüsü Min Mould Dimension Mm   530х500
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   260-750
İtici Kuvveti Ejector Force ton   11.1
İtici Mesafesi Ejector stroke mm   210
İtici Sayısı No. of Ejector Pins unit   13
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     2700
Vida Çapı Screw diameter mm 68 76 84
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 1198 1497 1829
Enjeksiyon Ağırlığı Shot Weight (PS) g 1091 1362 1664
Vida L/D Oranı Length/Diameter Ratio L/D 22 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 225 180 147
Enjeksiyon Oranı Injection Rate cm3/s 332 415 507
Enjeksiyon Mesafesi Injection Stroke mm   330
Vida Hızı Screw Speed RPm   168
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   50
Isıtıcı Alanı Sayısı No. of Heater Zones unit   5+1
Isıtıcı Gücü Heater Input Power kW   27/31
Yağ Tankı Kapasitesi Oil Tank Capacity L   590
Makine Ağırlığı Net Weight ton   15.8
Makine Ölçüleri Machine Dimension(L*W*H) M   7.45х1.70x2.25
AÇIKLAMA DESCRIPTION UNIT   VT-500V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   500
Maks. Aralık Mesafesi Max. daylight mm   1610
Kalıp Açma Mesafesi Clamping Stroke mm   780
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   830X810
Min. Kalıp Ölçüsü Min Mould Dimension Mm   580X565
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   280-830
İtici Kuvveti Ejector Force ton   13.7
İtici Mesafesi Ejector stroke mm   220
İtici Sayısı No. of Ejector Pins unit   17
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     3350
Vida Çapı Screw diameter mm 76 84 92
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 1678 2050 2460
Enjeksiyon Ağırlığı Shot Weight (PS) g 1527 1866 2238
Vida L/D Oranı Length/Diameter Ratio L/D 22 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 199 163 136
Enjeksiyon Oranı Injection Rate cm3/s 435 531 637
Enjeksiyon Mesafesi Injection Stroke mm   370
Vida Hızı Screw Speed RPm   155
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   62
Isıtıcı Alanı Sayısı No. of Heater Zones unit   5+1
Isıtıcı Gücü Heater Input Power kW   33/37
Yağ Tankı Kapasitesi Oil Tank Capacity L   790
Makine Ağırlığı Net Weight ton   19.5
Makine Ölçüleri Machine Dimension(L*W*H) M   8.23x1.78x2.3
AÇIKLAMA DESCRIPTION UNIT   VT-560V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   560
Maks. Aralık Mesafesi Max. daylight mm   1750
Kalıp Açma Mesafesi Clamping Stroke mm   880
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   860X840
Min. Kalıp Ölçüsü Min Mould Dimension Mm   600X588
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   320-870
İtici Kuvveti Ejector Force ton   16.6
İtici Mesafesi Ejector stroke mm   220
İtici Sayısı No. of Ejector Pins unit   21
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     3350
Vida Çapı Screw diameter mm 76 84 92
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 1678 2050 2460
Enjeksiyon Ağırlığı Shot Weight (PS) g 1527 1866 2238
Vida L/D Oranı Length/Diameter Ratio L/D 22 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 199 163 136
Enjeksiyon Oranı Injection Rate cm3/s 435 531 637
Enjeksiyon Mesafesi Injection Stroke mm   370
Vida Hızı Screw Speed RPm   155
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   62
Isıtıcı Alanı Sayısı No. of Heater Zones unit   5+1
Isıtıcı Gücü Heater Input Power kW   33/37
Yağ Tankı Kapasitesi Oil Tank Capacity L   790
Makine Ağırlığı Net Weight ton   24
Makine Ölçüleri Machine Dimension(L*W*H) M   8.55x1.82x2.45
AÇIKLAMA DESCRIPTION UNIT   VT-650V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   650
Maks. Aralık Mesafesi Max. daylight mm   1840
Kalıp Açma Mesafesi Clamping Stroke mm   920
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   930х930
Min. Kalıp Ölçüsü Min Mould Dimension Mm   675x665
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   370-920
İtici Kuvveti Ejector Force ton   18.2
İtici Mesafesi Ejector stroke mm   280
İtici Sayısı No. of Ejector Pins unit   21
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     5000
Vida Çapı Screw diameter mm 84 92 100
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 2328 2792 3299
Enjeksiyon Ağırlığı Shot Weight (PS) g 2118 2541 3002
Vida L/D Oranı Length/Diameter Ratio L/D 22 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 218 181 154
Enjeksiyon Oranı Injection Rate cm3/s 579 695 821
Enjeksiyon Mesafesi Injection Stroke mm   420
Vida Hızı Screw Speed RPm   164
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   32+50
Isıtıcı Alanı Sayısı No. of Heater Zones unit   5+1
Isıtıcı Gücü Heater Input Power kW   38/47
Yağ Tankı Kapasitesi Oil Tank Capacity L   1000
Makine Ağırlığı Net Weight ton   29.5
Makine Ölçüleri Machine Dimension(L*W*H) M   10.5x2.28x2.75
AÇIKLAMA DESCRIPTION UNIT   VT-850V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   850
Maks. Aralık Mesafesi Max. daylight mm   2145
Kalıp Açma Mesafesi Clamping Stroke mm   1075
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   1080x1000
Min. Kalıp Ölçüsü Min Mould Dimension Mm   756x700
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   440-1070
İtici Kuvveti Ejector Force ton   21.5
İtici Mesafesi Ejector stroke mm   280
İtici Sayısı No. of Ejector Pins unit   21
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     6800
Vida Çapı Screw diameter mm 92 100 108
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 3191 3770 4397
Enjeksiyon Ağırlığı Shot Weight (PS) g 2904 3431 4001
Vida L/D Oranı Length/Diameter Ratio L/D 22 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 213 180 154
Enjeksiyon Oranı Injection Rate cm3/s 632 747 871
Enjeksiyon Mesafesi Injection Stroke mm   480
Vida Hızı Screw Speed RPm   126
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   42+50
Isıtıcı Alanı Sayısı No. of Heater Zones unit   5+1
Isıtıcı Gücü Heater Input Power kW   42/51
Yağ Tankı Kapasitesi Oil Tank Capacity L   1150
Makine Ağırlığı Net Weight ton   40
Makine Ölçüleri Machine Dimension(L*W*H) M   11.45х2.4Зх2.85
AÇIKLAMA DESCRIPTION UNIT   VT-1000V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   1000
Maks. Aralık Mesafesi Max. daylight mm   2380
Kalıp Açma Mesafesi Clamping Stroke mm   1220
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   1160x1160
Min. Kalıp Ölçüsü Min Mould Dimension Mm   810х810
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   450-1160
İtici Kuvveti Ejector Force ton   21.5
İtici Mesafesi Ejector stroke mm   320
İtici Sayısı No. of Ejector Pins unit   21
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     9000
Vida Çapı Screw diameter mm 100 108 116
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 4241 4947 5707
Enjeksiyon Ağırlığı Shot Weight (PS) g 3859 4502 5193
Vida L/D Oranı Length/Diameter Ratio L/D 23.2 21.5 20
Enjeksiyon Basıncı Injection Pressure M Pa 210 180 156
Enjeksiyon Oranı Injection Rate cm3/s 712 830 958
Enjeksiyon Mesafesi Injection Stroke mm   540
Vida Hızı Screw Speed RPm   115
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   50+50
Isıtıcı Alanı Sayısı No. of Heater Zones unit   6+1
Isıtıcı Gücü Heater Input Power kW   51
Yağ Tankı Kapasitesi Oil Tank Capacity L   1300
Makine Ağırlığı Net Weight ton   50
Makine Ölçüleri Machine Dimension(L*W*H) M   12.4x2.53x2.78
AÇIKLAMA DESCRIPTION UNIT   VT-1300V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   1300
Maks. Aralık Mesafesi Max. daylight mm   2550
Kalıp Açma Mesafesi Clamping Stroke mm   1300
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   1250х1250
Min. Kalıp Ölçüsü Min Mould Dimension Mm   875х875
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   550-1250
İtici Kuvveti Ejector Force ton   21.5
İtici Mesafesi Ejector stroke mm   350
İtici Sayısı No. of Ejector Pins unit   29
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     11800
Vida Çapı Screw diameter mm 108 116 125
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 5497 6341 7363
Enjeksiyon Ağırlığı Shot Weight (PS) g 5002 5770 6700
Vida L/D Oranı Length/Diameter Ratio L/D 23.1 21.6 20
Enjeksiyon Basıncı Injection Pressure M Pa 215 187 161
Enjeksiyon Oranı Injection Rate cm3/s 748 863 1002
Enjeksiyon Mesafesi Injection Stroke mm   600
Vida Hızı Screw Speed RPm   101
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   50+62
Isıtıcı Alanı Sayısı No. of Heater Zones unit   6+1
Isıtıcı Gücü Heater Input Power kW   58
Yağ Tankı Kapasitesi Oil Tank Capacity L   1300
Makine Ağırlığı Net Weight ton   58
Makine Ölçüleri Machine Dimension(L*W*H) M   12.6x2.72x2.88
AÇIKLAMA DESCRIPTION UNIT   VT-1600V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   1600
Maks. Aralık Mesafesi Max. daylight mm   2950
Kalıp Açma Mesafesi Clamping Stroke mm   1550
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   1480x1380
Min. Kalıp Ölçüsü Min Mould Dimension Mm   1035x965
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   700-1400
İtici Kuvveti Ejector Force ton   31.8
İtici Mesafesi Ejector stroke mm   350
İtici Sayısı No. of Ejector Pins unit   29
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     14800
Vida Çapı Screw diameter mm 116 125 135
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 6869 7977 9304
Enjeksiyon Ağırlığı Shot Weight (PS) g 6320 7339 8560
Vida L/D Oranı Length/Diameter Ratio L/D 22.0 22 20
Enjeksiyon Basıncı Injection Pressure M Pa 215 185 159
Enjeksiyon Oranı Injection Rate cm3/s 833 967 1128
Enjeksiyon Mesafesi Injection Stroke mm   650
Vida Hızı Screw Speed RPm   95
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   42+42+42
Isıtıcı Alanı Sayısı No. of Heater Zones unit   7+1
Isıtıcı Gücü Heater Input Power kW   65
Yağ Tankı Kapasitesi Oil Tank Capacity L   1600
Makine Ağırlığı Net Weight ton   75
Makine Ölçüleri Machine Dimension(L*W*H) M   13.8x3.12x4.7
AÇIKLAMA DESCRIPTION UNIT   VT-1800V7
CLAMPING UNIT / MENGENE ÜNİTESİ
Kilitleme Kuvveti Clamping Force ton   1800
Maks. Aralık Mesafesi Max. daylight mm   3100
Kalıp Açma Mesafesi Clamping Stroke mm   1600
Kolonlar Arası Mesafe Clearance Between Tie Bars mm   1600x1480
Min. Kalıp Ölçüsü Min Mould Dimension Mm   1120X1036
Kalıp Kalınlığı (min-max) Mould Thickness Range mm   700-1500
İtici Kuvveti Ejector Force ton   31.8
İtici Mesafesi Ejector stroke mm   400
İtici Sayısı No. of Ejector Pins unit   29
Sistem Basıncı System Pressure MPa   17.5
INJECTION UNIT / ENJEKSİYON ÜNİTESİ
Uluslararası Şartname Inernational Specification     16300
Vida Çapı Screw diameter mm 125 135 145
Enjeksiyon Kapasitesi Theoretical Shot Volume cm3 8284 9662 11146
Enjeksiyon Ağırlığı Shot Weight (PS) g 7621 8889 10255
Vida L/D Oranı Length/Diameter Ratio L/D 21.6 20 20
Enjeksiyon Basıncı Injection Pressure M Pa 197 169 146
Enjeksiyon Oranı Injection Rate cm3/s 987 1151 1328
Enjeksiyon Mesafesi Injection Stroke mm   675
Vida Hızı Screw Speed RPm   103
GENERAL UNIT / GENEL BİLGİLER
Ana Motor Major Motor kW   50+42+42
Isıtıcı Alanı Sayısı No. of Heater Zones unit   7+1
Isıtıcı Gücü Heater Input Power kW   74
Yağ Tankı Kapasitesi Oil Tank Capacity L   1600
Makine Ağırlığı Net Weight ton   90
Makine Ölçüleri Machine Dimension(L*W*H) M   14.5x3.35x3
